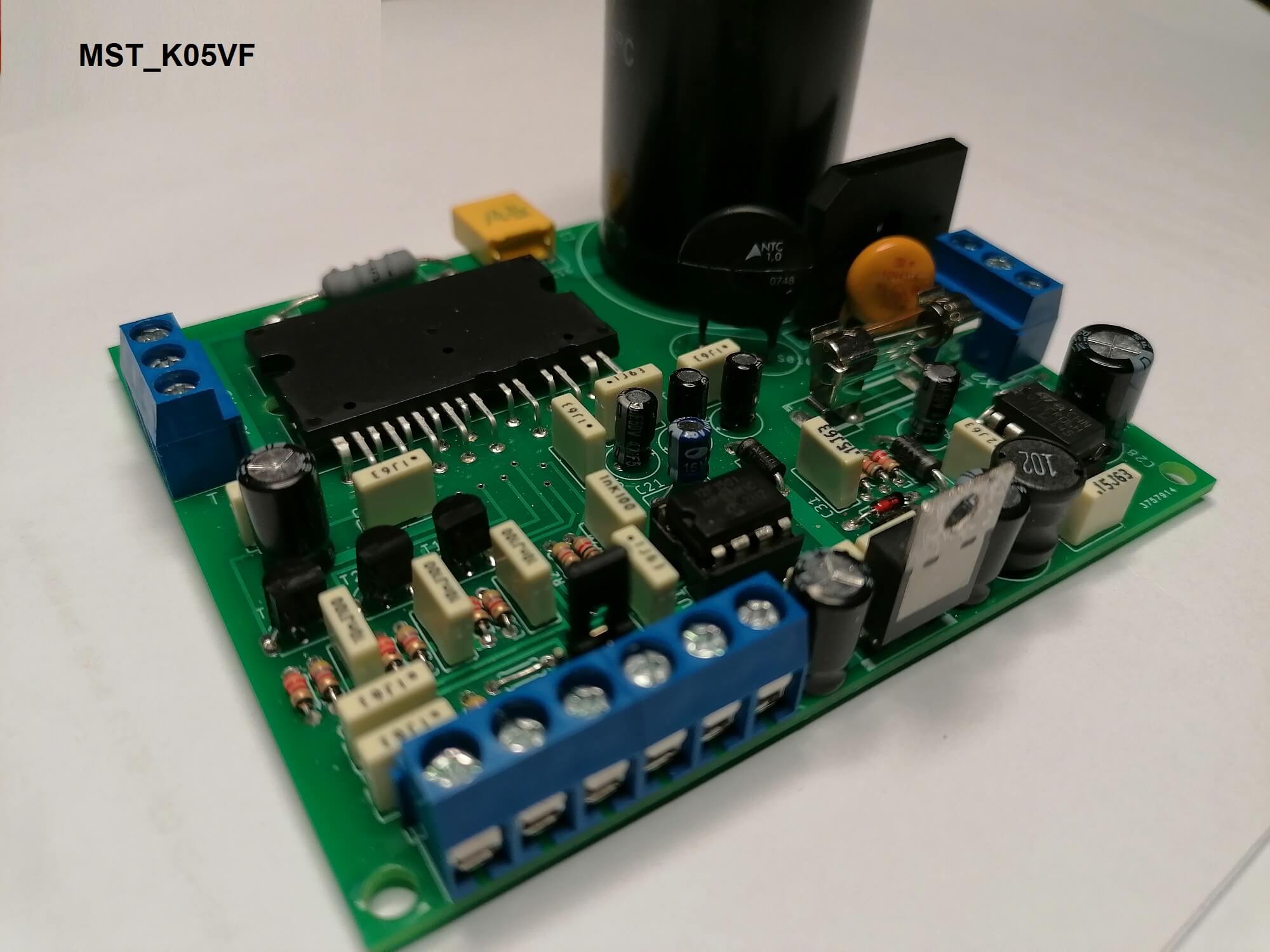

MST_K05VF - INVERTER PER MOTORI ASINCRONI

( MAX 500W)




BUY IT

INTRODUZIONE

Per applicazioni con motori asincroni di bassa potenza e' stata progettato un inverter che ha la sigla  MST_K05VF. Questo regolatore e' mini inverter VFD con cui si possono regolare tutti i motori asincroni con potenze fino a 500W ( poco pi di 0,5Hp). Particolarmente adatto risulta per il controllo dei motori di ventilatori (assiali e tangenziali), trapani a colonna, motori di lavatrice asincroni ( old style).

La regolazione e' di tipo scalare con tecnica V/F ovvero si varia la frequenza F e l'ampiezza V della sinusoide di alimentazione mantendo costante il loro rapporto al fine di mantenere il flusso statorico costante e quindi la coppia del motore. L'architettura del inverter e' uguale a quella dell'inverter MST_KVF. La differenza sostanziale sta nello stadio di potenza che e' realizzato con un modulo di potenza intelligente ( IPM= Intelligent Power Module) che permette di avere un circuito compatto e ottimizzato nella gestione della potenza e dei eventuali fault ( cortocircuiti, surriscaldamenti etc).



MST_KVF05 applicazione tipica

Fig. 1 - Applicativo tipico del mini inverter VFD  MST_K05VF

La lettera L indica che il filo da connettere e quello della LINEA o FASE  mentre con N si indica il filo del NEUTRO





Nella tabella seguente sono riportate le principali caratteristiche elettriche del MINI inverter VFD.

Caratteristiche elettriche


PARAMETRO
DESCRIZIONE
MIN
TYP
MAX
UNITA'
 VIN Tensione alimentazione HV 200

250
Vac
VIN_LP
Tensione alimentazione LV 18

25
Vcc
IOLP
Soglia Corrente protezione corrente

4.7

A
IOTP
Soglia Temperatura protezione termica*

100

C
FREQ_OUT
Valore frequenza sinusoside in uscita
12.5

50
Hz
Pout
Potenza motore


0.5
kW

* sensore termico (NTC) interno ad modulo di potenza

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.




Guarda il video del MST_K05VF
