MST_KVF - REGOLATORE DI VELOCITA' PER MOTORI ASINCRONI

INVERTER VFD MONOFASE




INTRODUZIONE

Il regolatore MST_KVF e' un regolatore di velocitÓ per motori asincroni che implementa la tecnica di controllo V/F spesso indicato come inverter VFD. Con questo regolatore si possono controllare motori monofase ad induzione con e senza capacitore come quelli che si trovano in molti  trapani a colonna, torni per legno e ferro , pompe per acqua, ventilatori, etc. La potenza massima del motore che si pu˛ regolare e' di 1000W ( piu di 1 Hp) con tensione di alimentazione max di 250V. La tecnica V/F permette di mantenere la coppia del motore per un ampio intervallo di giri. In figura e' riportato il prototipo assemblato del regolatore MST_KVF. Per il controllo di motori universali, il regolatore adatto e' il MST_K07 o il regolatore per motori di lavatrici con controllo della coppia MST_K07_CL.


MICROST.IT  MST_KVF

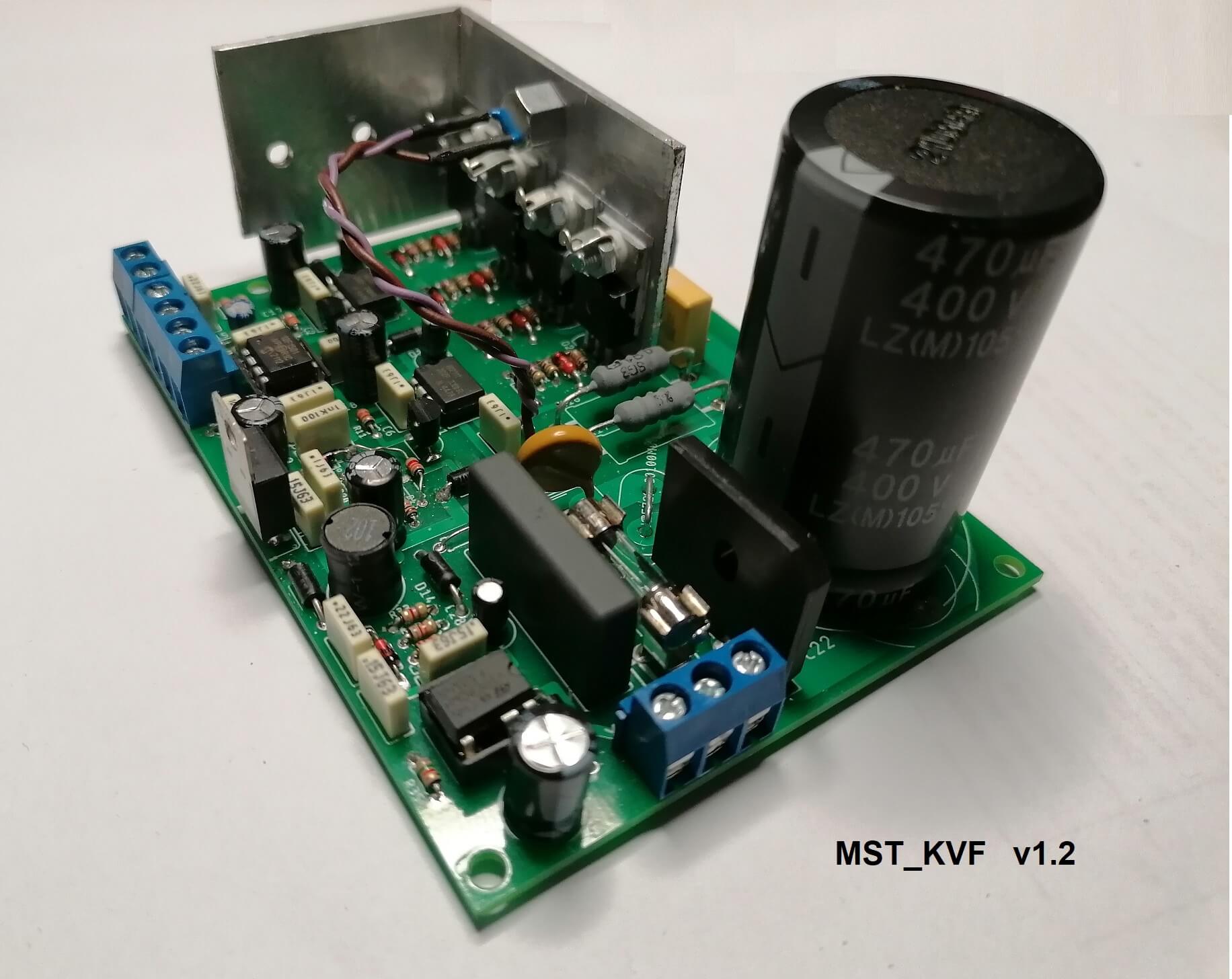

Fig. 1 -  MST_KVF assemblato



Nella tabella seguente sono riportate le principali caratteristiche elettriche dell'inverter VFD.

Caratteristiche elettriche

Parametro
Descrizione
Min
Typ
Max
UnitÓ
VIN
Tensione alimentazione HV
200V

250
Vac
VIN_LV
Tensione alimentazione LV 18

25
Vcc ( Vac)
Pout
Potenza carico


1
kW
IOLP
soglia corrente protezione OLP

5
A
TOTP
soglia temperatura protezione OTP*

90

░C
Freq_out
Frequenza sinusoide  uscita
12.5

50
Hz
Vmax_out
Ampiezza sinusoide uscita
 VIN/6.22

VIN
V

* temperatura misurata sul supporto metallico dello stadio finale

Tab 1. Caratteristiche elettriche

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
