Descrizione dell'inverter

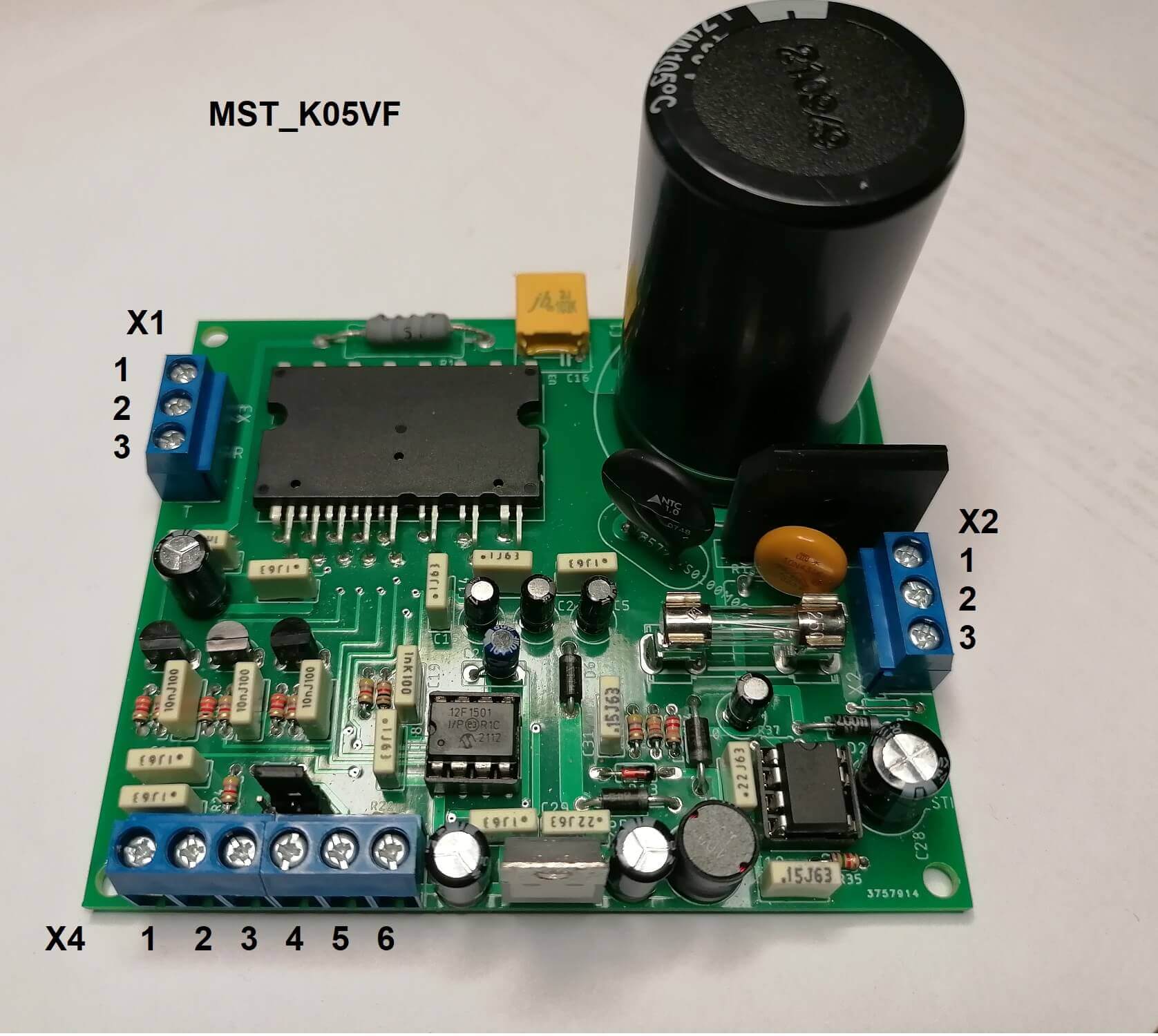

Descriviamo la mappatura dei vari connettori  di cui e' dotato l'inverter: facendo riferimento alla foto seguente:

MST_K05VF_1

Foto dell'inverte MST_K05VF con evidenza i connettori

Il connettore X1 e' il connettore di uscita a cui va collegato il motore.

X1
  1
 2
 3
 Note
Connettore Motore M1
 N.C
 M2
 Potenza Motore  max 500W

Il connettore X2 e' utilizzato per la alimentazione di rete VIN:

X2
 1
 2
 3
 Note
Connettore alimentazione
 L
 N.C.
 N
   L e N possono essere scambiati

Il connettore X4 e' il connettore di controllo con cui si attiva/ disattiva il regolatore, si setta la velocità/ frequenza e si preleva la tensione di alimentazione a 5V per il potenziometro o per alimentare schede di controllo esterno

X4
 1
 2
 3 4
 5
 6
 Note
Connettore controllo SS
Start=0V
Stop=5V
 Fout
Frequenza
/
NTC
N.C
 GND  VC
Tensione controllo (0-5V) 		V5V
max corrente  da V5V e' 80mA
SS e'polarizzato a 5V da Pull-up resistivo da 4700 ohm



Il connettore J1 e' utilizzato per indirizzare tramite jumper sul pin 2 del connettore X4 il segnale FOUT o la tensione NTC
Per selezionare FOUT su OUT bisogna mettere il jumper tra i pin 1 e 2. Se si vuole portare NTC su OUT bisogna mettere il jumper tra 2 e 3.

Il posto 2 del connettore X4 ha una doppia opzione. Da questo pin e' possibile leggere la frequenza del segnale sinusoidale in uscita o una tensione NTC che rappresenta la temperatura dello stadio di uscita integrato nel modulo IPM. Il segnale NTC  e' una tensione che rappresenta la temperatura dello stadio di uscita. Questa tensione e' generata da un partitore, alimentato a 5V che ha come lato alto una resistenza di 4700 ohm e come parte bassa la NTC incorporata nel modulo IPM.

MST_K05VF NTC

Di seguito la corrispondenza tensione - temperatura utile per implementare la misura della temperatura ( per esmpio con Arduino)
VNTC (V)
 TEMP (°C)
4,89 5
4,87 10
4,83 15
4,79 20
4,74 25
4,68 30
4,61 35
4,52 40
4,43 45
4,32 50
4,20 55
4,07 60
3,92 65
3,76 70
3,60 75
3,42 80
3,24 85
3,05 90
2,86 95
2,67 100
2,48 105
2,30 110
2,13 115
1,96 120
1,80 125

Corrispondenza tensione VNTC - temperatura


Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
