MST_KVF - INVERTER VFD PER MOTORI ASINCRONI MONOFASE - 3 |
||
|
||
|
|
||
|
DESCRIZIONE DELL' INVERTER In figura 1 e' mostrato lo schema a blocchi dell'inverter MST_KVF:

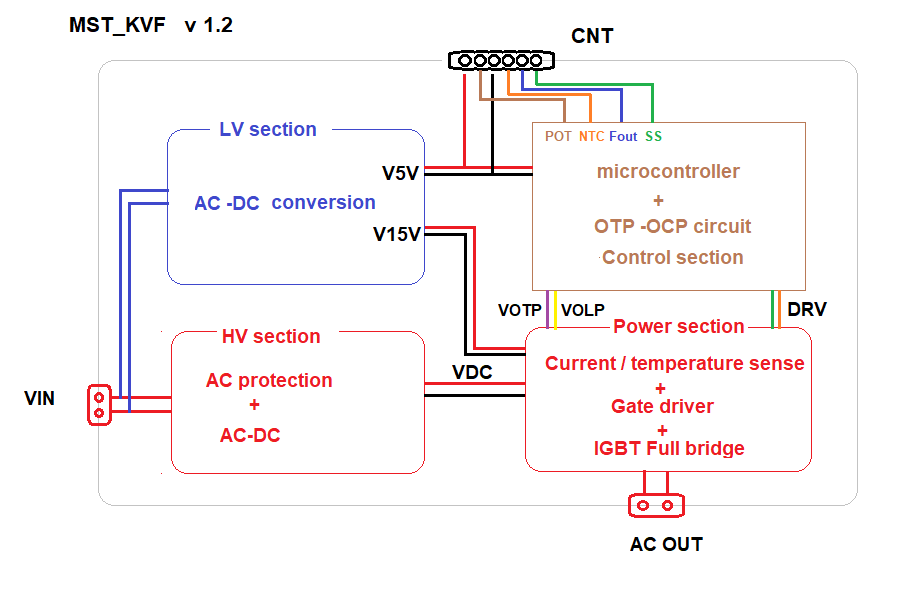

Fig. 1 - Schema a blocchi dell'inverter MST_KVF In esso si possono distinguere le diverse sezioni: alimentazione, controllo e potenza Sezione di alimentazione La
sezione di alimentazione e' suddivisa in due sezioni: HV e LV. La sezione HV,
cerchiata in rosso è un convertitore
AC-DC in quanto genera la tensione continua VDC partendo
dalla tensione di rete VIN
(
250Vmax). Questo convertitore AC -DC è costituito
da un ponte intero a diodi e da un capacitore livellamento. Tutti
questi componenti hanno una tensione di lavoro elevata e durante il
funzionamento sono sotto rete elettrica per cui bisogna stare attenti a
non
toccare queste parti ( quadro rosso). La sezione HV e' dotata di
protezione con fusibile ( ritardato) e Varistore per assorbire
eventuali sovratensioni che si presentassero in ingresso all'inverter. La
sezione LV produce la tensione di funzionamento (V5V) per la sezione
di
controllo e per il
blocco dei driver V15V
presente nella sezione di
potenza. Questa sezione e' alimentata dalla tensione VIN . Le tensione V15V e' generata da un convertitore AC- DC
in configurazione HV BUCK realizzata tramite il chip VIPER06/16 mentre
la tensione (V5V) e' generata a partire dalla V15V tramite
regolatore lineare. ( L7805). La tensione (V5V)
e' prelevabile anche dal connettore di controllo ( vedi pagina
seguenti) per alimentare il potenziometro, i vari diodi LED usati
per le indicazioni e
per alimentare eventuali schede esterne ( per esempio Arduino). Sezione di Controllo La sezione di controllo e' il cuore dell'inverter. Essa e'
costituita dal microcontrollore che gestiste interamente l'inverter.
Questa sezione provvede a: Generare i segnali DRV
per la sezione
di potenza;
questi segnali sono segnali PWM generati dal micro in base
all'algoritmo V/F e al valore di regolazione settato tramite i
potenziometro. La generazione della sinusoide di uscita e' implementata
con la tecnica SPWM unipolare ovvero tramite un segnale PWM di potenza
con frequenza ( 15kHz) e ampiezza ( VDC) fissa e duty cycle variabile
secondo una sinusoide di riferimento. Il ponte H presente nella parte
di potenza è gestito in modo da poter generare una semionda alla volta. Implementare le protezioni
di OLP e OTP: monitorando le tensioni VOLP e VOTP
provenienti dai rispettivi
sensori presenti nella sezione di potenza la sezione di controllo
provvede a spegenre l'inverter quando si superano lel soglie di
guardarelative alle protezioni. Gestire i comandi esterni: SS per la funzione start stop, e il segnale VC per il settagio della regolazione
Sezione di Potenza La sezione di potenza ha il compito di pilotare il carico collegato all'uscita AC_OUT secondo il segnali DRV provenienti dalla sezione di controllo. Questa sezione e' costituita principalmente da due blocchi principale: ponte intero e la sezione driver Il ponte intero e' costituito da 4 IGBT connessi a ponte H alimentato alla tensione VDC e dal resistore(i) di sensing della corrente usato per la protezione OLP. La sezione driver ha il compito di generare la tensione di gate dei 4 IGBT. I segnali DRV, provenienti dalla sezione di controllo, sono traslati dal domino V5V al dominio V15V in modo da poter pilotare le gate degli IGBT del ponte intero.
Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.  |
||
|
|
||
|
|
