MST_KVF - INVERTER VFD PER MOTORI ASINCRONI MONOFASE

MST_KVF - INVERTER VFD PER MOTORI ASINCRONI MONOFASE - 5

DESCRIZIONE CONNETTORI

Le connessioni elettriche dell'inverter con gli elementi esterni ( motore, rete elettrica, alimentatore di bassa tensione LED, potenziometro) sono eseguite mediante connettori presenti sulla scheda, visibili in figura, di cui descriviamo la funzione:

MST_KVF coll

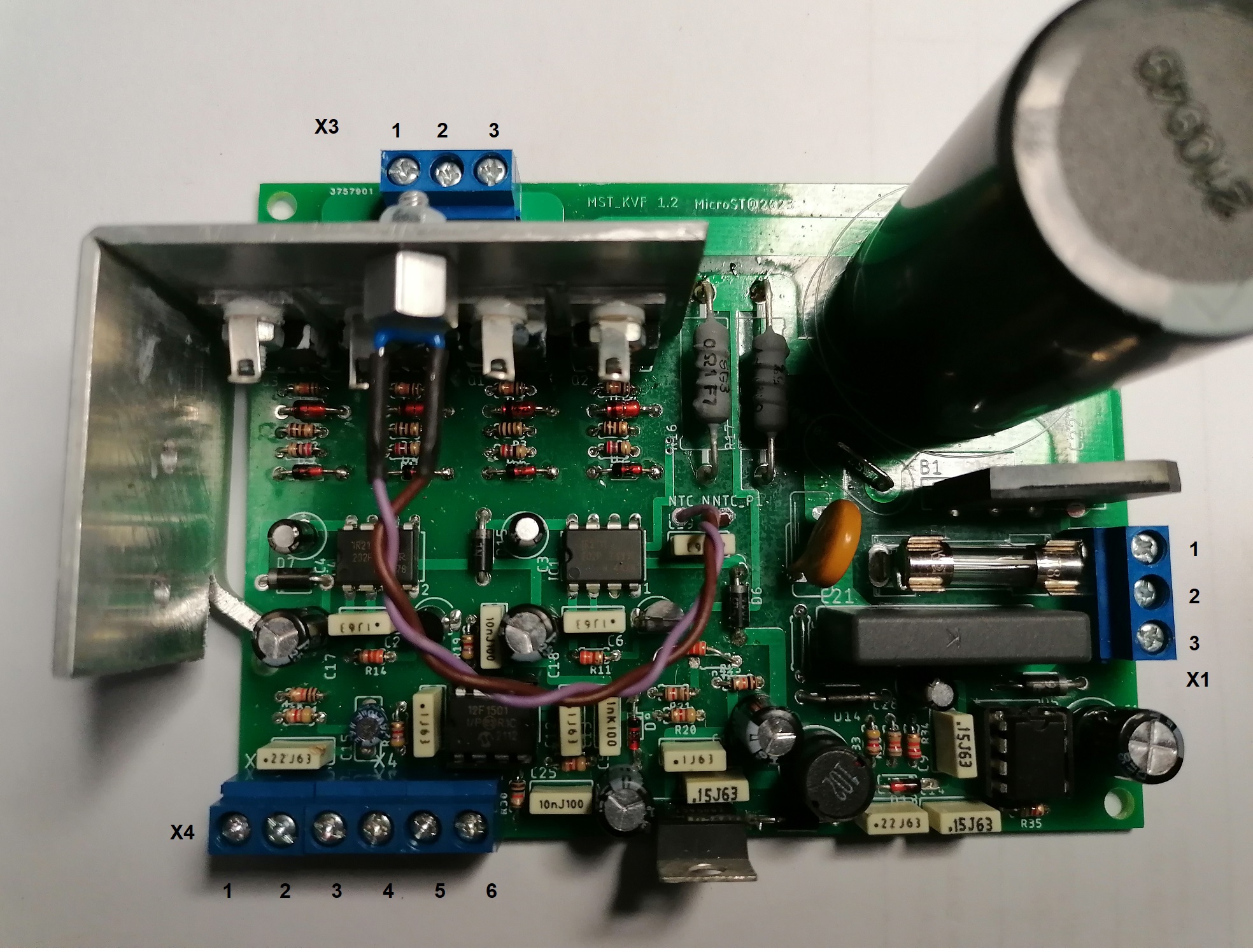

Fig. 3 - Foto della board dell'inverter VFD e relativi connettori

Il connettore X1 e' utilizzato per l'alimentazione di rete VIN:

X1	1	2	3	NOTE
Connettore VIN	L	n.c.	N	massimo 250Vac

Il connettore X3 e' l'uscita dell'inverter a cui va collegato il motore:

X3	1	2	3	NOTE
Connettore Motore	M1	n.c.	M2	Motore max 1500W

Il connettore X4 e' il connettore di controllo con cui e' possible controllare l'inverter sia in versione manuale che per il controllo tramite arduino o similari ( vedi pagine seguenti)

X4	1	2	3	5	5	6	NOTE
Connettore controllo	SS	Fout	NTC	GND	VC	V5V	max corrente prelevabile da V5V e' di 100mA
	Start=0V Stop=5V	Frequenza Uscita *	Tensione- Temperatura	0V	Tensione controllo velocità (0-5V)	5V	max corrente prelevabile da V5V e' di 100mA

Tabella riassuntiva dei connettori del MST_KVF e relativa funzione

Guarda il video di prova

BUY_IT

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
