MST_K29 - AVVISATORE LUMINOSO TEMPORIZZATO - 7





APPLICAZIONE CON BARRIERA AD INFRAROSSI

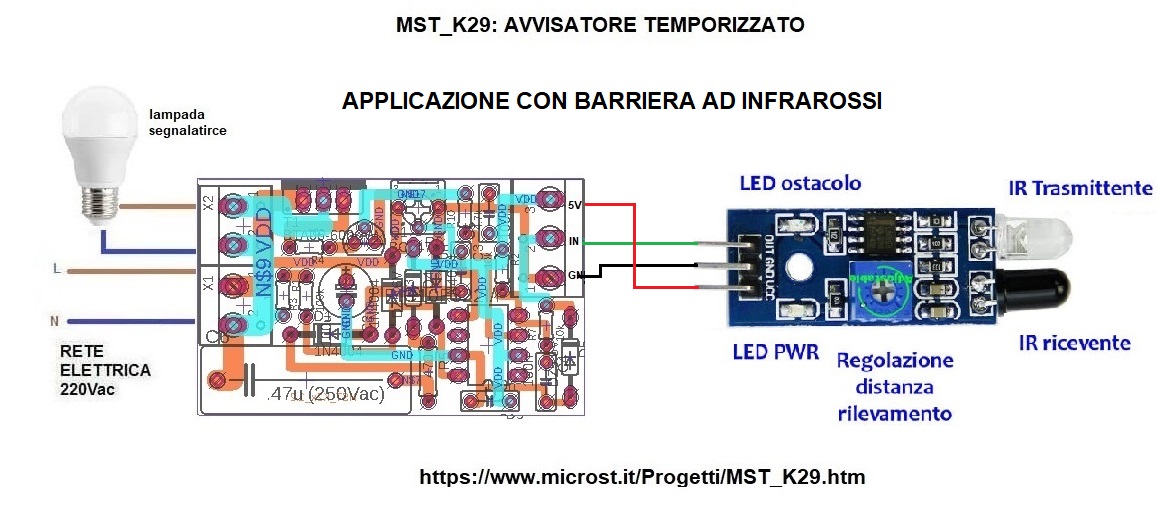

 In figura l'applicazione del MST_K29 che utilizza un modulo barriera ad infrarossi. L'avvisatore si attiva quando il sensore rileva il  passaggio o presenza di un oggetto / persona ad una certa distanza. La distanza e' settata tramite trimmer presente  nel modulo.



MST_K29_app6

Questa applicazione puņ risultare utile per monitorare il passaggio attraverso un varco o la presenza in un certo punto di persone o cose. Un esempio potrebbe essere quello di realizzare un "campanello luminoso" (o sonoro) quando qualcuno si presenta davanti la porta (negozio o casa) senza che venga premuto un pulsante o per avvisare se  qualcuno ( uomo / animale) ha passato una porta o varco.

Il modulo a barriera infrarossi fornisce un segnale digitale alto (OUT) quando il sensore IR ricevente e' investito dal fascio di luce ad infrarossi inviato dal trasmittente IR. Questo accade solo quando il fascio ad infrarossi, inviato dalla trasmittente, e' riflesso verso il sensore IR ricevente da un oggetto che si pone difronte al sensore, ortogonalmente alla direzione del fascio e ad una certa distanza dal sensore. Questa distanza e' impostabile tramite il trimmer presente sul modulo Barriera IR.
L'uscita OUT e' connessa all'ingresso di attivazione IN del MST_K29.
Per ridurre i consumi della applicazione e consentire l'alimentazione del modulo direttamente tramite l'uscita 5V del MST_K29, si consiglia di eliminare i  LED presenti nel modulo in quanto aventi funzione solo indicativa.
