MST_K29 - AVVISATORE LUMINOSO TEMPORIZZATO - 6





APPLICAZIONE CON SENSORE DI TEMPERATURA

 In figura 8 e' mostrata l'applicazione del MST_K29 che utilizza modulo con sensore di temperatura. L'avvisatore si attiva quando il sensore misura una temperatura maggiore della soglia settata tramite trimmer presente  nel modulo KY-028.



MST_K29_app5

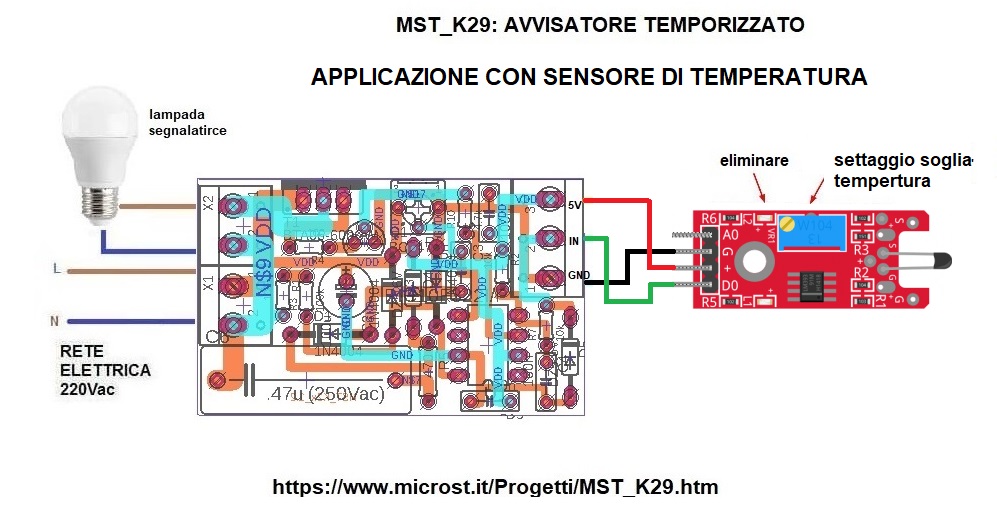

Fig. 8: applicazione del MST_K29 con un sensore termico KY-028

Questa applicazione può risultare utile per monitorare la temperatura di un ambiente o di un oggetto, posti lontano dal punto di segnalazione e avere la segnalazione luminosa che avverte quando si e' raggiunta una temperatura più alta di un valore di guardia prestabilito (caso di una sala server o di un ambiente in cui sono contenuti macchinari che producono calore, etc).
Il modulo KY-028, utilizzato nell esempio applicativo mostrato in figura 8, fornisce un segnale digitale alto (DO) quando la temperatura, letta dal sensore NTC, e' maggiore della temperatura settata tramite il trimmer presente a bordo.
Questo modulo fornisce anche un segnale analogico (A0) che e' una tensione che nasce da un partitore che ha nella parte alta un resistore fisso da 10k ohm e nella parte bassa il sensore NTC il cui valore dipende dalla temperatura  (il valore resistivo del sensore NTC diminuisce all'aumentare della temperatura).
Nell'applicazione e' usata sola l'uscita digitale DO connessa all'ingresso di attivazione IN del MST_K29.
Per ridurre i consumi della applicazione e consentire l'alimentazione del modulo direttamente tramite l'uscita 5V del MST_K29, si consiglia di eliminare i  LED presenti nel modulo in quanto aventi funzione solo indicativa.
