MST_K16S - REGOLATORE DI VELOCITÀ PER MOTORI IN CC |
|||
|
|||
|
|
|||
|

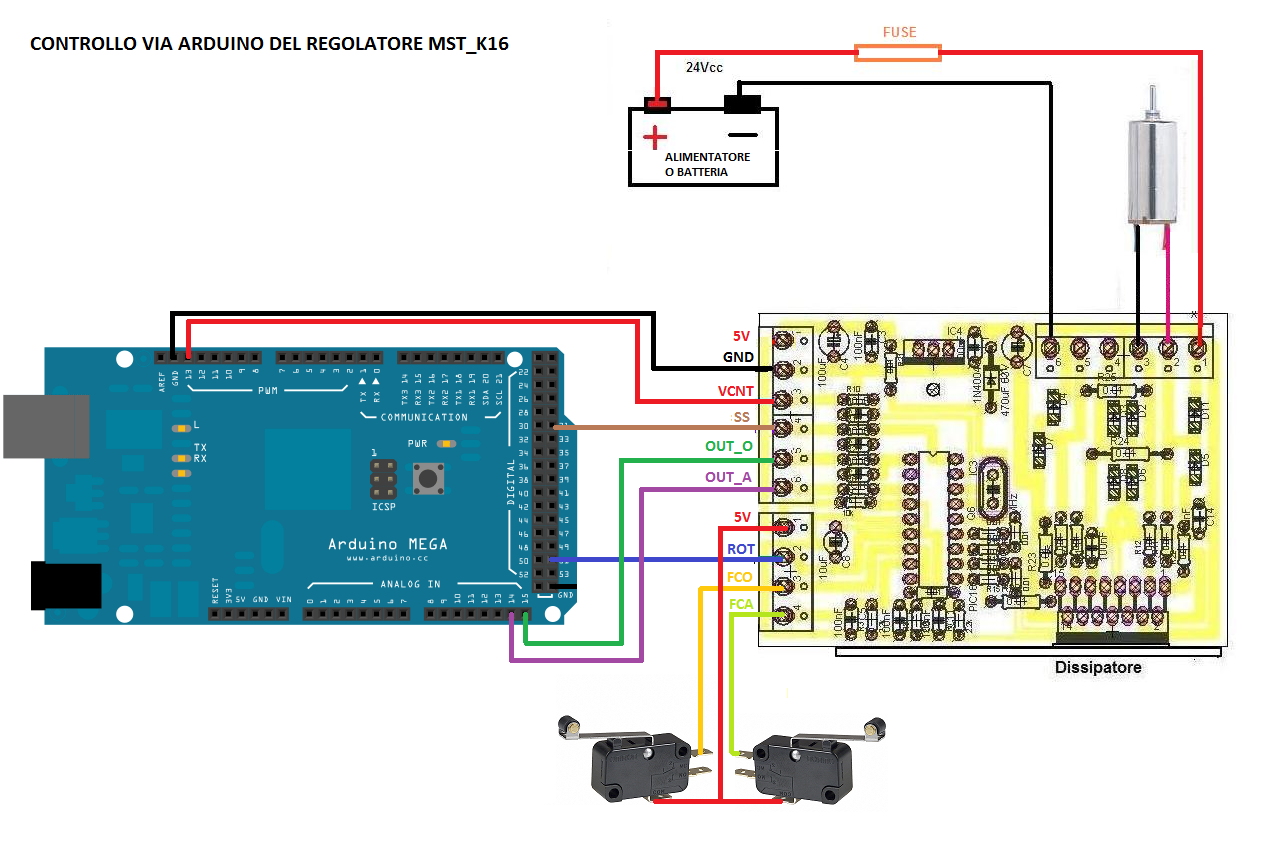

Esempi Applicativi Controllo remoto con scheda a micro In questo scenario applicativo il regolatore MST_K16S e’ controllato da un circuito esterno che fornisce tutte i segnali necessari al funzionamento del regolatore stesso. Questo circuito esterno può essere una scheda a micro (Arduino), computer o l’uscita del ricevitore di un sistema a radio comando: Nel disegno seguente e' rappresentato il collegamento con la scheda Arduino MEGA. Il progetto, completo di codice per l'arduino, può essere visionato al seguente indirizzo Drive_MST_K16S
Assemblaggio

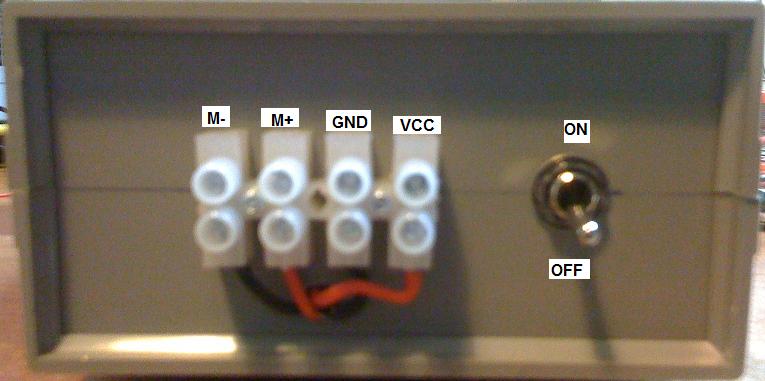

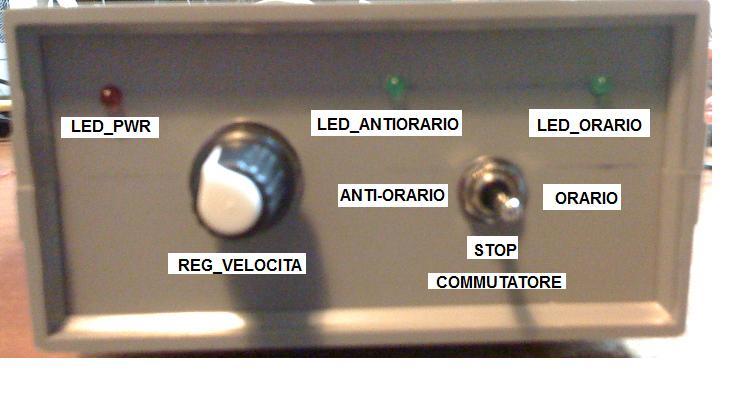

In prototipo può essere
assemblato ed inscatolato. Un esempio di assemblaggio potrebbe essere
come mostrato nelle seguenti figura:
|
|
||
|
|
|||
|
|
|||
|
|
|||
