ELEMENTI DI RADIOTRASMISSIONE |
|||
|
|||
AMPLIFICAZIONE BF L'amplificatore di bassa frequenza consente di
elevare l'entità del segnale proveniente dal microfono. Più
tecnicamente questo circuito provvede all'amplificazione dei deboli
segnali provenienti da trasduttori acustici, quali i microfoni, i

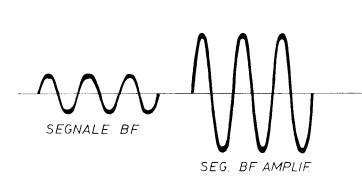

pick-up, le capsule, le unità magnetiche o piezoelettriche, ecc. Fig. 3 - segnale uscente dal microfono (sinistra) e segnale in uscita all'amplificatore BF (destra) OSCILLATORE RF Il successivo blocco dello schema di figura 1 è quello dell'oscillatore a radiofrequenza, che ha il compito di generare ed amplificare, nella misura necessaria, il segnale di alta frequenza, chiamato « segnale portante ». Caratteristica principale dello oscillatore RF e' quella di generare un segnale ad alta frequenza quanto più stabile possibile in frequenza e in ampiezza. In genere, poiché si può trasmettere a diverse frequenze,l'oscillatore deve essere in grado di cambiare il valore della frequenza del segnale generato. ( possibilità di trasmettere in diversi canali equi-distanziati fra loro) MODULATORE Il segnale di bassa frequenza ( modulante),
proveniente dal microfono ed amplificato, viene mescolato con quello di
alta frequenza (portante), generato dall'oscillatore a radiofrequenza,
nel circuito del modulatore. La
concezione circuitale e il funzionamento del modulatore sono diversi e
dipendono dalla tecnica di modulazione impiegata, che può essere quella
della modulazione di ampiezza, della modulazione di frequenza, morse,
single-side band, ecc. STADIO DI POTENZA L'ultimo blocco della catena di radiotrasmissione è rappresentato dall'amplificatore di potenza. In esso sono contenuti gli stadi amplificatori potenza e quelli di adattamento dell'impedenza d'uscita del trasmettitore con quella dell'antenna trasmittente adottata. |
|
||
|
|||
