Misura dei RPM mediante un encoder Gli RPM ( Revolutions Per Minute) che danno la misura dellavelocita di rotazione possono essere misurati in tanti modi. Due dei modi piu' comuni sensori usati per determinare gli RPM sono gli encoder ottici e sensori ad effetto HALL. I sensori ottici rilevano la presenza di un fascio luminoso attraverso una ruota fessurata montata su un su un asse di rotazione (vedi Figure 8.)

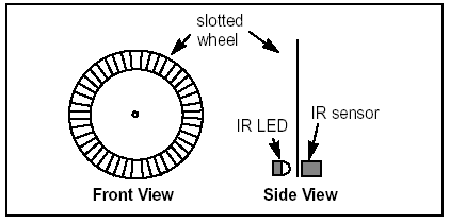

Figura 8 : encoder ottico Quando
l'asse gira , la fessura presente sulla ruota passa in corrispondenza
dello "occhio " del encoder ottico. Tipicamente, una sorgente
di raggi infrarossi emette dall'altro lato della ruota e può
essere vista soli in corrispondenza della apertura presente sulla ruota.

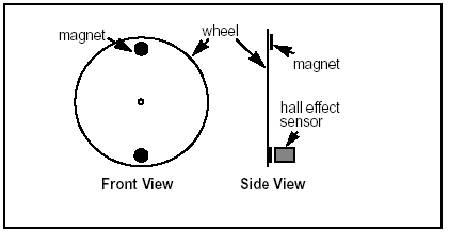

Figura 9: sensori ad effetto HALL In Figura 10 e Figure 11, sono riportate le forme d'onda all'uscita dei sensori rispettivamente nel caso di basso e alto RPM. Il segnale in uscita e' alto quando, nel caso del sensore ottico, questo e' investito dal fascio luminoso che passa attraverso la fessura della ruota.Nel caso del sensore ad effetto Hall, l valore alto si manifesta quando il magnete e' affacciato in corrispondenza con il sensore

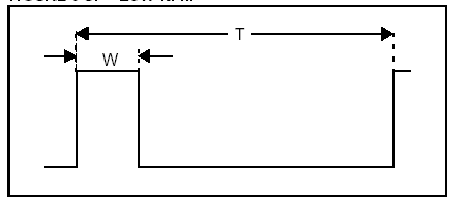

Figura 10: basso RPM

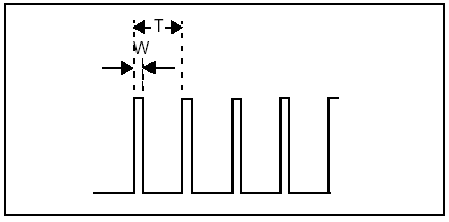

Figura 11: alto RPM Queste figure mostrano le differenze nelle forme d'onda quando varia il valore del RPM. Da notare che quando lo RPM aumenta, il periodo T e la larghezza dell'impulso W diventano più piccoli. Entrambi periodo e larghezza sono proporzionali al valore di RPM. Comunque dato che il periodo e' più grande della larghezza W si e' soliti misurare il periodo in modo da avere una maggiore risoluzione. In tal caso si può usare i metodi visti in TIP1 o TIP2 per la misura del periodo |
|
||
|
|
|||
