CIRCUITI SEQUENZIALI

In fase di traslazione, ricopia il bit più significativo nella posizione più significativa (estensione del segno). In figura 14 e' mostrato un registro parallelo- serie  a 4 bit con shift-aritmetico (Shift Destro).

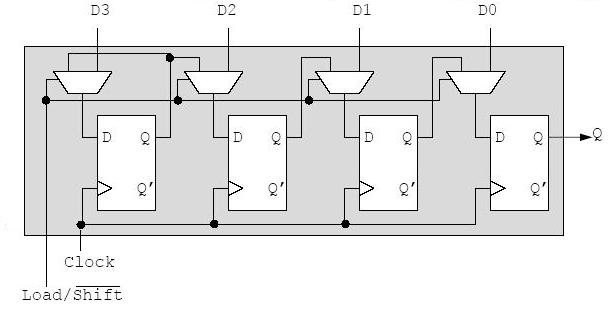

Fig.14:  registro parallelo -  serie a 4 bit con shift-aritmetico

Registro circolare a 4 bit

In fase di traslazione, trasferisce il bit meno significativo al posto di quello più significativo, spostando i rimanenti di una posizione a destra. In figura 15 e' mostrato un registro parallelo- serie  a 4 bit con rotazione a destra.

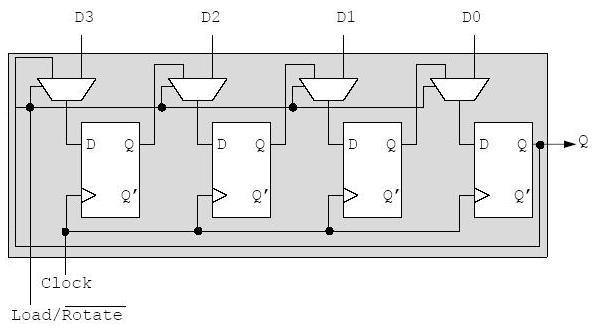

Fig.15:  registro circolare a 4 bit con rotazione a destra
