CIRCUITI SEQUENZIALI

Il registro serie- serie, detto Shift Register – Registro a Scorrimento e' un vettore di n ≥1 flip-flop di tipo D su cui vengono caricati e letti i dati in modalità seriale.  In figura 12 e' mostrato un registro serie- serie  a 4 bit costituito da:

1 ingressi ( D)

1 uscite (Q)

1 ingresso di clock CK (clock)

Ad ogni colpo di clock il dato D e le uscite Q dei vari FF sono caricati nei FF successivi. I  dati sono letti con modalità FIFO (First Input First Output) ovvero il primo bit scritto è il bit ad essere portato in uscita.

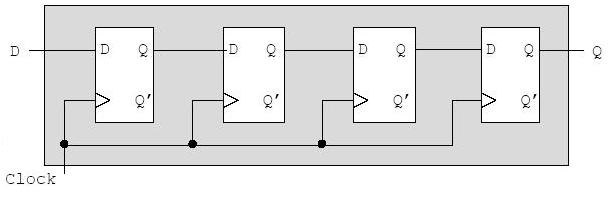

Fig.12:  registro serie-serie a 4 bit

Registro serie - parallelo

Il registro serie- parallelo e' un vettore di n ≥1 flip-flop di tipo D su cui i dati sono caricati  in modalità seriale e letti in modalità parallela.  In figura 13 e' mostrato un registro serie- parallelo a 4 bit costituito da:

1 ingressi ( D)

4 uscite (Q3...Q0)

1 ingresso di clock CK (clock)

Ad ogni colpo di clock il dato D (bit della parola da memorizzare) scorre verso destra e le uscite Q dei vari FF sono caricati nei FF successivi. I  dati in uscita solo le uscite Q dei FF.

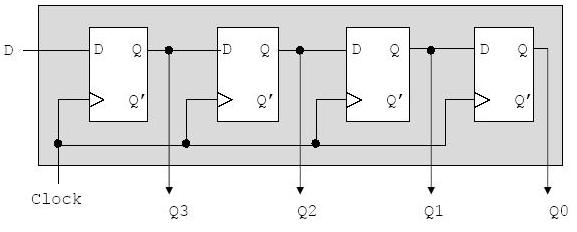

Fig.13:  registro serie-parallelo a 4 bit
