RESISTORI VARIABILI - 4

 I TRIMMER

Il trimmer resistivo, detto anche trimmer potenziometrico, è un particolare tipo di potenziometro in miniatura, che si differenzia dal modello più grande per le ridotte dimensioni e, soprattutto, per il sistema di regolazione non più ad albero rotante ma a vite. Il suo controllo manuale, tramite cacciavite, dunque, si effettua saltuariamente, oppure una volta per tutte. Anche i trimmer, come i potenziometri, possono essere a strato di carbone o a filo, di forma verticale od orizzontale, multigiri, schermati, rotondi o graduati.

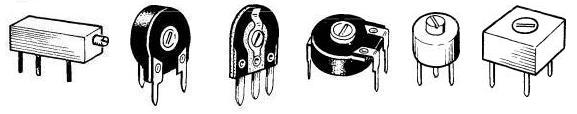

Fig. 7 - Esempi molto comuni di trimmer. I primi tre sono a regolazione orizzontale, perché in questa posizione viene applicato il cacciavite di taratura. Nei secondi tre, detti a regolazione verticale, il cacciavite viene applicato verticalmente.

 Fig. 8 - Simbolo elettrico del trimmer resistivo, che si differenzia dal comune potenziometro per il solo motivo che la regolazione, anziché manualmente, viene ottenuta mediante cacciavite od altro utensile.

In figura 7 sono riportati alcuni tra i modelli più noti di trimmer. I primi tre, a partire dalla sinistra, sono pure chiamati trimmer a regolazione orizzontale, perché il cacciavite viene adoperato in posizione orizzontale. Gli altri tre sono anche detti trimmer a regolazione verticale, dato che in questa posizione è usato il cacciavite di taratura.

Fig. 9 - Esempio di trimmer resistivo a filo. L'avvolgimento, tranne che nella zona finestra, è ricoperto con vernice vetrosa cotta a fuoco. La slitta scorrevole consente di stabilire il valore ohmico desiderato fra i reofori ed il cursore

 Altro tipo di resistenza variabile, di potenza, con cursore a vite, è quello riportato in figura 9. In pratica si tratta di una resistenza a filo di grande potenza, di valore intorno ai 50 W ed oltre. Il cursore, una volta posizionato sul valore resistivo desiderato, viene bloccato mediante una vite. L'avvolgimento filare resistivo è ricoperto con vernice vetrosa cotta a fuoco. Una sola apertura (finestra) assicura il contatto elettrico fra l'avvolgimento resistivo e la slitta.
Il simbolo elettrico, che interpreta il trimmer resistivo negli schemi teorici, è quello indicato in figura 8.
