RAFFREDDAMENTO DEI SEMICONDUTTORI - 6 |
|||
|
|||
|
|
|||
|
TRANSISTOR DI POTENZA Le cose si complicano notevolmente quando, prendendo in considerazione gli elementi fin qui analizzati, ci si riferisce ai transistor di potenza. Per i quali i costruttori non offrono quasi mai dei dati precisi ed immediatamente utilizzabili per impieghi pratici dei componenti. E tutto ciò perché il potere di dissipazione, nei transistor di potenza, dipende in massima parte dalle condizioni di montaggio. Il solo dato che il costruttore dichiara è quello della potenza dissipabile nel caso di impiego di raffreddatore ideale, non realizzabile nella pratica comune, ma soltanto e approssimativamente componibile, a prezzi proibitivi, in pochi laboratori specializzati. Ma questo è un modo per fornire l'indicazione della resistenza termica giunzione-contenitore del transistor. Quando si monta praticamente un transistor in un circuito utilizzatore, secondo la tecnica abituale indicata in figura 8, per valutare la reale possibilità di dissipazione termica del componente, occorre sommare la resistenza termica giunzione-contenitore con quella radiatore-ambiente in condizioni ideali. Tuttavia, prima di procedere con questo metodo di calcolo, si deve osservare attentamente il radiatore, perché qualche modello reca una particolare indicazione che ne obbliga l'uso in ventilazione ad aria forzata, alla velocità di parecchi metri al secondo (m/s).
Fig. 8 - Normale metodo di applicazione
di un transistor di potenza su telaio metallico, con interposizione di
foglietto isolante di mica e di grasso al silicone. Il diagramma riportato in figura 9 interpreta il comportamento di un transistor munito di dissipatore ideale.
0 25 50 75

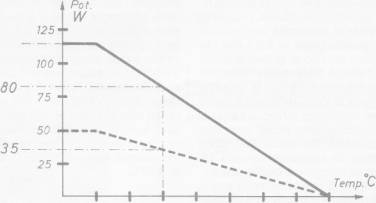

100 125 150 175 200 Fig. 9 - Curva interpretativa della
dissipazione di un transistor di potenza munito di radiatore ideale
(tratto intero) e diagramma relativo alla dissipazione dello stesso
componente munito di raffreddatore reale (linea tratteggiata). Mantenendo
la giunzione a meno di 200°C, ad una temperatura ambiente di 75°C, il
componente è in grado di dissipare la potenza termica di 80 W. E questo
è il caso dei transistor di buona qualità in genere, realizzati in
contenitore metallico, i quali con l'impiego di un reale, ma ottimo
radiatore, possono dissipare potenze fino a 35 W. Dunque, il diagramma
di figura 9 fa riferimento, con la sua linea intera, agli impieghi dei
transistor di potenza con radiatore ideale. Con la linea tratteggiata,
lo stesso diagramma interpreta il comportamento dei transistor di
potenza montati nei circuiti con raffreddatore reale. |
|
||
|
|
|||
|
|
|||
