MPPT  - 2

Tecnica MPPT (Maximum Power Point Tracker )

Per la ricerca del punto di massima potenza MPP i circuiti, collegati al pannello fotovoltaico, utilizzano una tecnica di inseguimento del punto di massima potenza detta appunto MPPT (Maximum Power Point Tracker). I metodi per attuare questa tecnica sono: il metodo Pertub and Observe (P & O) e il metodo a conduttanza incrementale.

Pertub and Observe (P & O)

Il metodo P&O funziona incrementando o decrementando periodicamente la corrente di riferimento sulla base della potenza di ingresso misurata. Se una data perturbazione del punto di lavoro porta ad un variazione della potenza di uscita del modulo fotovoltaico, la perturbazione successiva sarà generata nella stessa direzione della precedente se la variatone della potenza di uscita e' stata positiva altrimenti sarà generata nella direzione opposta.

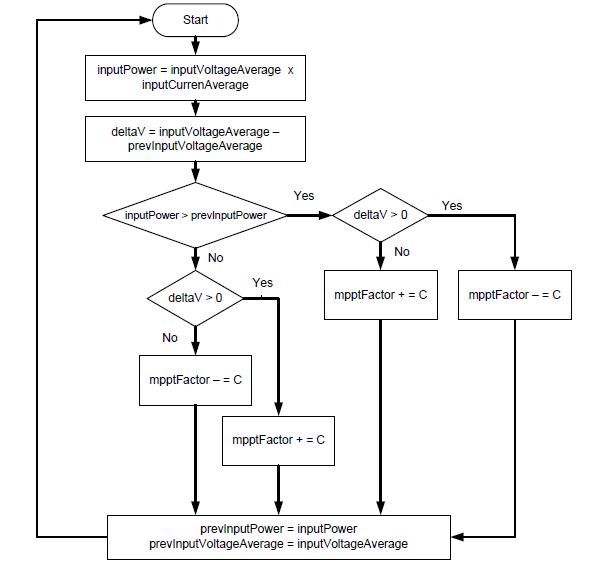

La routine MPPT viene eseguita ogni tre cicli della tensione AC. Facendo riferimento al diagramma di flusso di figura 2, la tensione media  di ingresso e la  corrente media in ingresso sono parametri passati alla routine MPPT per calcolare la potenza media di ingresso ( inputPower) e la variazione tensione di ingresso ( deltaV) rispetto a quella del passo precedente. La decisione di incrementare o decrementare la  corrente di riferimento C, tramite il fattore (mpptFactor),  si basa sul cambiamento della  potenza in ingresso e sulla variazione della tensione di ingresso. La figura 2 mostra un diagramma di flusso software per il metodo P & O per il rilevamento del punto di massima potenza.

Un passo ulteriore che può migliorare l'inseguimento è di avere una seconda serie di  fattori  mmpfactor di incremento /diminuire da scegliere in funzione della variazione della tensione. Ad esempio, se il sistema sta operando sul lato destra  della curva di potenza (vedi figura 1 grafico potenza-tensione) e una data perturbazione porta ad un aumento della potenza con una piccola variazione della tensione, la perturbazione successiva potrebbe essere grande da portare il sistema  a lavorare in un punto di lavoro lontano dal MPP. Quando si osserva una maggiore variazione della tensione di ingresso, allora il sistema si sta avvicinando al MPP e una più piccola perturbazione deve essere fatta. Lo stesso vale quando si opera nel lato sinistro della curva di potenza ( figura 1). Quando vi è un grande delta nella tensione di ingresso allora una grande perturbazione può essere fatta.
