Schemi applicativi

In figura 7 e' riportato lo schema a blocchi di un ricevitore RF di dati codificati in Manchester. Il segnale uscente dal ricevitore viene applicato al data slicer per essere rinforzato e quindi applicato al decodificatore da cui esce la sequenza di bit originaria.
Il decodificatore in genere e' implementato con un micro-controllore che recupera i dati e il clock presenti nel segnale codificato.

Figura 7. schema a blocchi di un ricevitore RF di dati Manchester .

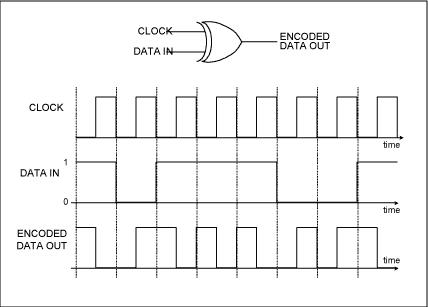

In figura 8 e' riportato lo schema a blocchi di un trasmettitore RF di dati codificati in Manchester. Il segnale uscente dal micro-controllore e' applicato alla sezione RF per essere trasmesso. Il processo di codifica e' deputato al micro-controllore che mediante il software genera anche il clock necessario per la codifica.
