SISTEMA DI DISTRIBUZIONE ELETTRICA - 5

Sistema TT

In un sistema di distribuzione di tipo TT il conduttore neutro del secondario del trasformatore e' collegato direttamente a terra, mentre le  masse dell' impianto utilizzatore sono collegate a un impianto di terra elettricamente indipendente da quello del sistema.

Fig. 7 -  Sistema di tipo TT

Sistema IT

In un sistema di distribuzione di tipo TT nessuna parte attiva e' collegata a terra (se non tramite un impedenza Z), mentre le masse  dell' impianto utilizzatore sono collegate a terra.

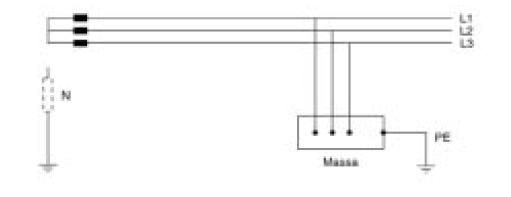

Fig. 8 -  Sistema di tipo IT
