CAVI E CONDUTTURE - 2



CARATTERIZZAZIONE DEI CAVI

I cavi in uso negli impianti elettrici utilizzatori in Bassa Tensione sono caratterizzati fondamentalmente dalla tensione nominale, dal materiale isolante, dalla guaina protettiva, dalla flessibilità, dal numero delle anime e dalla sezione del conduttore di ciascuna anima (Fig. 6.2).
La tensione nominale adeguata a tensioni di esercizio di 230/400 V è Uo/U = 300/500 V per cavi a posa fissa. Per sistemi di posa meno impegnativi (monofase 230 V) può essere sufficiente la tensione nominale Uo/U = 300/300 V (Uo valore efficace della tensione tra uno qualsiasi dei conduttori e la terra; U valore efficace della tensione tra due conduttori di un cavo multipolare o di un sistema con cavi unipolari.
Per posa fissa in ambienti speciali o per posa interrata occorrono tensioni nominali più elevate (Uo/U = 450/750 V oppure 0,6/1 kV).

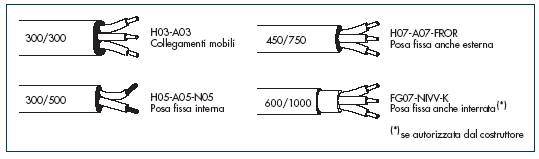

Fig. 6.2 Tensione nominale U0/U in volt

I materiali più usati per l’isolamento sono: il PVC, la gomma naturale, la gomma sintetica, il polietilene. La guaina protettiva (Fig. 6.3), indispensabile per la posa a vista o interrata, può essere in PVC, in policloroprene o materiale equivalente; raramente si usano cavi con armatura metallica costituita da treccia di fili d’acciaio zincati o da nastri d’acciaio avvolti a spirale (cavi interrati senza protezione o posati in ambienti con pericolo d’urto).

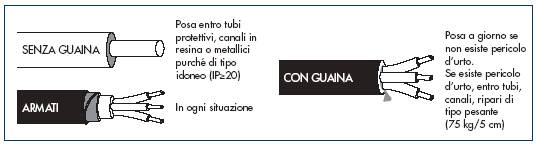

Fig. 6.3 Protezione meccanica

Per la posa fissa si usano cavi rigidi con conduttore rigido rotondo a corda o con conduttore flessibile; per piccole sezioni (fino a 4-6 mm2) si usano anche conduttori rigidi a filo unico (sconsigliabili per la difficoltà di collegamento).

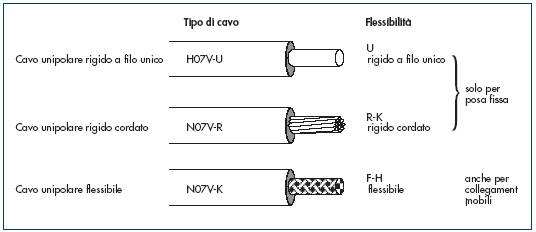

Fig. 6.4 Flessibilità di alcuni tipi di cavi unipolari

Per collegamenti mobili è indispensabile usare conduttori flessibili (Fig. 6.4 e Fig. 6.5). Il numero delle anime di ciascun cavo varia da 1a 5 in funzione del sistema di distribuzione e del tipo di conduttura. Le sezioni usate variano, indicativamente, da 1,5 a 35 mm2 in ambienti di tipo civile e similare fino a 240 mm2 in ambienti industriali; raramente si utilizzano cavi con sezioni superiori essendo più convenienti per grandissime portate le condutture in sbarre o la posa di più cavi di media sezione in parallelo.

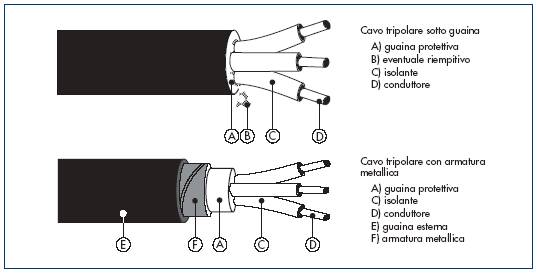

Fig. 6.5 Alcuni tipi di cavi tripolari
