INTEGRATI BIFET applicazioni - 3


PRE- AMPLIFICATORE AUDIO

Con un operazionale bifet, tipo TL 082, meglio ancora con un modello TL 072, è possibile realizzare il circuito pre-amplificatore audio, dotato di controlli di tonalità separati, riportato in figura 3.



Condensatori

Resistenze

Varie

C1 = 1 uF (non elettrolitico)

C2 =  50 pF

C3 =  75 uF - 16 VI (elettrolitico)

C4 = 10.000 pF

C5 = 3.750 pF

C6 = 47 pF - 16 VI (elettrolitico)

C7 =  3.000 pF

C8 = 30.000 pF

C9 = 30.000 pF

C10 = 3.000 pF

C11 = 1 uF (non elettrolitico)



R1= 47.000 ohm

R2= 100 ohm (potenz. a variaz. lin.)

R3= 100 ohm

R4= 220.000 ohm

R5= 27.000 ohm

R6= 5.000 ohm (potenz. a variaz. log.)

R7=10.000 ohm

R8= 100.000 ohm (potenz. a variaz. lin.)

R9= 10.000 ohm

R10= 100.000 ohm (potenz. a variaz. lin.)

R11= 3.300 ohm

R12= 10.000 ohm

R13= 68.000 ohm

IC1= TL 082

VCC= ± 15 V (duale)

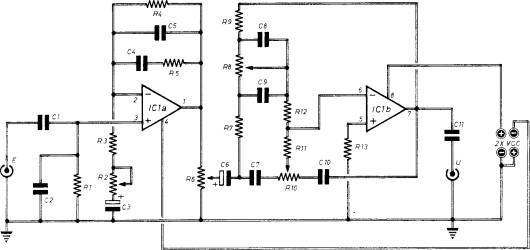

Fig. 3 - circuito di pre-amplíficatore audio con  bifet tipo TL 082.

Anche per questa applicazione pratica del bifet, che è un operazionale doppio, si fa uso della tensione di alimentazione sdoppiata (2 x VCC), che può essere ad esempio quella di + 15 V e - 15 V. I potenziometri di controllo di tonalità R8 ed R10, che controllano rispettivamente le note basse e quelle alte, debbono essere di tipo a variazione lineare, mentre il potenziometro per il controllo di volume sonoro R6 deve essere di tipo a variazione logaritmica.
Il condensatore elettrolitico C3, il cui valore prescritto nell'elenco componenti è di 75,uF, può essere sostituito con due condensatori elettrolitici, collegati in parallelo, aventi i valori di 47uF e 22 uF. Ma può andar bene anche un unico condensatore elettrolitico da 100 uF.
