Applicando all'ingresso OSC.2 dell'integrato, corrispondente al piedino 11, un segnale variabile in tensione, il circuito diviene quello riportato in figura 6, rappresentativo di un trigger di Schmitt.

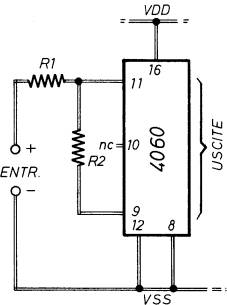

Fig. 6 - trigger di Schmitt con stadio oscillatore del 4060

Il circuito a scatto è ottenuto realizzando una isteresi, tra l'uscita 9 e l'ingresso 11, per mezzo della resistenza R2. L'isteresi è sempre causata da una certa percentuale di reazione positiva. Ovviamente, nello schema applicativo di figura 6, il segnale d'ingresso viene proposto alle varie uscite con le proprie divisioni.
Il circuito di figura 6 funziona anche quando ad esso si applica un clock esterno. E se il segnale di clock giunge all'ingresso in condizioni qualitativamente ottime, si possono raggiungere valori di frequenza di 3 - 4 MHz, con tensioni di alimentazione comprese fra i 12 e i 15 Vcc, da applicare al piedino 16 (VDD).
