Variatore di luce a sfioramento - 6

Il montaggio del regolatore di luce a sensore si esegue nel modo indicato nel piano costruttivo riportato in figura 2, dopo aver costruito il circuito stampato il cui disegno, in grandezza reale, è presentato in figura 3.
Sullo schema elettrico di figura 1, in prossimità della lampadina LP, è riportato il simbolo di pericolo di scossa elettrica. Infatti sui morsetti 1 - 2 del circuito sono applicati i conduttori della tensione di rete, che si prolungano poi, attraverso le piste del circuito stampato, in molti settori dell'apparato. Pertanto, durante il collaudo e l'impiego del regolatore di luminosità, bisogna far attenzione a non toccare distrattamente le varie parti circuitali e a non porre il dispositivo su un piano conduttore. Conviene quindi, durante le prime prove, inserire il circuito in una scatola di cartone, per poi introdurlo definitivamente, a controllo avvenuto, dentro un piccolo contenitore di materiale isolante.
Si raccomanda di collegare i vari elementi polarizzati (D1 - D2 - DZ - C3) tenendo conto dell'esatta posizione dei loro elettrodi, peraltro chiaramente indicati nello schema di figura 2.
Per quanto riguarda l'integrato IC I, in figura 5 è disegnato tale componente nella sua parte superiore, con la numerazione degli otto piedini disponibili.
Per evitare guasti al triac, in occasione di eventuali avarie alla lampada LP, consigliamo di sovradimensionare il componente, utilizzando un modello da 25 A o più, inserendo inoltre un fusibile rapido, di congrua portata, sui conduttori di rete.

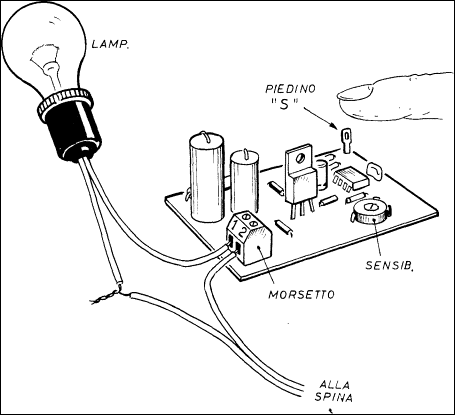

Lo schema riportato in figura 7 interpreta le operazioni di collaudo del dispositivo. Toccando per un attimo il piedino S, nel modo indicato, la lampada LP si accende normalmente. Toccando nuovamente lo stesso elemento, che in pratica è un capocorda, indicato con la lettera S che è l'iniziale della parola SENSORE, la lampada LP si spegne. Se il dito rimane appoggiato su S, la lampada si accende lentamente fino a quando il dito viene tolto. A questo punto l'integrato ICl memorizza e mantiene la quantità di luce prescelta. Poi, toccando nuovamente per un attimo S, la lampada si spegne.
Se si mantiene fermo il dito su S, la lampada raggiunge progressivamente, dalla condizione di spenta, la massima luminosità, per poi ritornare a spegnersi con un ciclo ripetitivo che dura finché il dito della mano rimane su S.
Il sensore, in fase di costruzione finale dell'apparato, potrà essere sostituito con una piastrina di rame, di forma quadrata, di un centimetro di lato. Oppure, al posto del capocorda, si potrà applicare una vite di rame, una piccola sfera od altro elemento conduttore. In ogni caso, la lunghezza del collegamento, tra il sensore ed il punto S del circuito stampato, non deve superare la misura di 1 - 3 cm. Perché se il filo è lungo, potrebbe verificarsi l'attuazione del ciclo prima descritto dei successivi spegnimenti e delle continue accensioni, attuando un effetto luminoso abbastanza suggestivo ma accettabile in occasione di feste danzanti, nelle vetrine dei negozi e dovunque si voglia attirare l'attenzione del pubblico.
