GENERATORE DI TONI STANDARD - 3



Descrizione del progetto

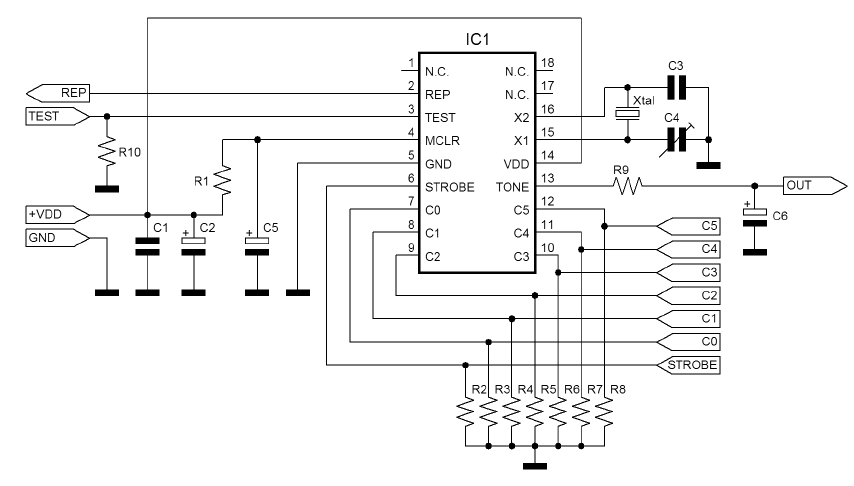

In figura 3 č riportato lo schema elettrico del generatore di toni. Il circuito č costituito da un microcontrollore uP 16F84A e da alcuni componenti passivi.

Immagine a  dimensioni reali

Figura 3: schema elettrico del generatore di toni

Elenco componenti

Sigla

Valore

R1

10 kΩ 1/4 W

R2, R3, R4,R5, R6, R7,R8,R10

100 kΩ 1/4 W

C1, C6

100nF ceramico o…

C2

100µF 16 V elettrolitico

C3

10pF

C4

4-20pF compensatore

C5

1µF 16 V elettrolitico

IC1

PIC16F84A

XTAL

4 MHz (*)

(*) La scelta del valore del quarzo č estremamente importante poiché il valore della frequenza XTAL rientra nel calcolo d’alcuni parametri delle routine di generazione.

Caratteristiche elettriche

Simbolo

Parametro

Min

Typ

Max

Unita’

Vdd

Tensione di limentazione

2.7

5

5.5

V

tPW

Larghezza impulso



500



ns

tTONE

Tempo di start up di TONE



52



us

tDS

Tempo di set-up per C

100





ns

tDH

Tempo di hold time per C

100





ns

Altre caratteristiche elettriche sono quelle riportate sul datasheet del micro utilizzato-
