SENSORE A MERCURIO - 3

Il sensore a mercurio

L'interruttore a mercurio, inserito all'entrata del circuito di figura 1, si presenta nella struttura riportata in figura 2.

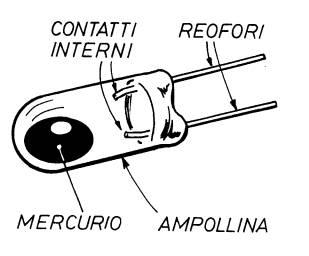

Fig. 2 -  interruttore a mercurio

In una piccola ampolla di vetro trasparente è introdotta una goccia di mercurio che, a seconda della posizione dell'elemento, può coinvolgere i contatti interni, oppure lasciarli liberi, fungendo così, nelle due condizioni, da interruttore chiuso o aperto. A seconda dell'applicazione l'interruttore dovrà essere opportunamente fissato:   nel caso di controllo dei livelli di elementi liquidi dovrà essere fissato su un galleggiante, oppure su una tavoletta, se adibito alla funzione di sensore negli antifurti o, ancora, come meglio si crede o si ritiene opportuno, in tutti gli altri casi. Ricordando sempre che la goccia di mercurio obbedisce alle leggi di gravità, come accade per qualsiasi altro liquido racchiuso in un recipiente. Le due condizioni elettriche dell'interruttore a mercurio sono ben evidenziate negli schemi riportati in figura 3, nei quali una lampadina e’ accesa oppure rimane spenta a seconda della posizione assunta dall'ampolla di vetro.

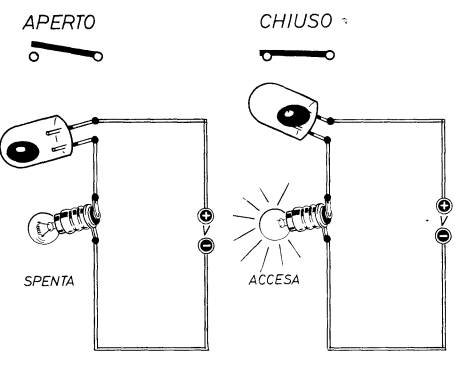

Fig. 3 - Le due possibili condizioni elettriche dell'interruttore
