RELE'  FUSIBILE - 4

SIMULAZIONE CIRCUITO 2

Il circuito Relè Fusibile 2 può essere simulato utilizzando il software di simulazione TINA. Come per il circuito 1, abbiamo riprodotto lo schema di figura 3 impostando una simulazione nel tempo (transient di 5ms) applicando all'uscita VOUT come carico un generatore di corrente IG1 che emula la condizione di corto circuito  con un gradino di corrente da  0A a 3A all'istante 1ms. La simulazione relativa al comportamento del circuito quando la corrente supera la soglia e' uguale a quella del circuito 1. I nodi principali del circuiti sono stati  segnati con le etichette ( CNT, VF4, OFF):

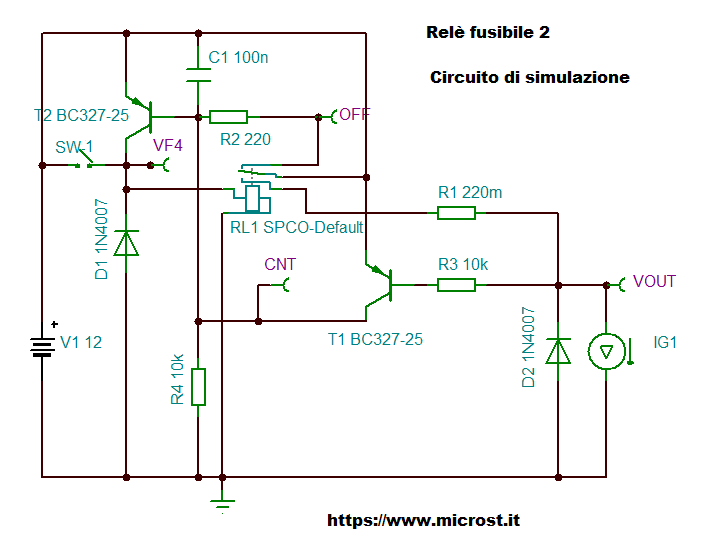

Fig. 3: Circuito di simulazione del relè fusibile 2 con software TINA

il risultato della simulazione e' mostrato nel seguente grafico di figura 4  in cui sono riportati gli andamenti temporali dei nodi del circuito

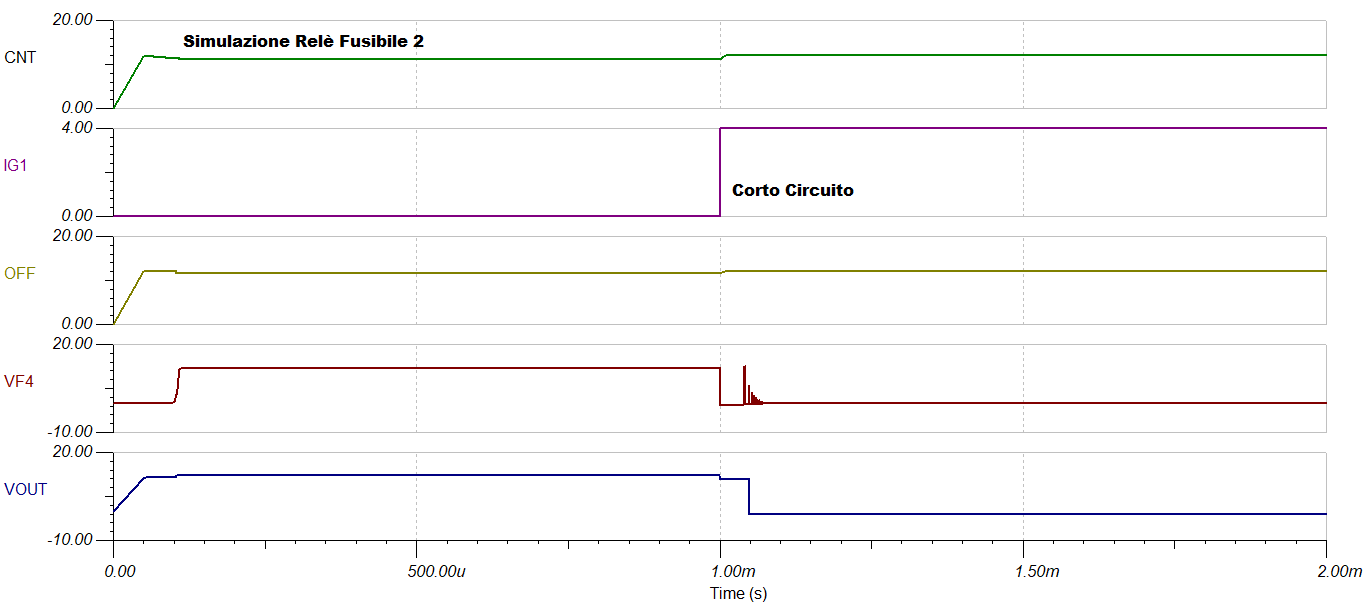

Fig. 4: risultato della simulazione del relè fusibile 2

Dal grafico della simulazione si evince che, quando il valore della corrente del generatore IG1 passa da zero a 3A emulando un corto circuito ai capi VOUT+ e VOUT-, il nodo CNT, che stava sotto di una VBE per garantire T2 accesso, passa rapidamente a VIN spegnendo T2 mentre il nodo OFF raggiunge VIN in virtù del fatto che il relè e' diseccitato ( nodo VF4 basso) e la tensione VOUT diventa nulla.
