RELE'  FUSIBILE - 3

Relè fusibile - circuito 2

Il circuito del relè fusibile 1, descritto nelle pagine precedenti, gestisce l'interruzione dell'alimentazione quando si supera una soglia di corrente ma non riesce a gestire la situazione di corto circuito che si può presentare tra i terminali VOUT+ e VOUT-. Di seguito analizzeremo il circuito relè fusibile 2, simile a al circuito 1, che oltre a gestire l'intervento per superamento di soglia della corrente può gestire il corto circuito. Questo circuito, relè fusibile 2, ha anche  la caratteristica di memorizzare la condizione di fault ma può  essere auto ripristinabile.

Descrizione del circuito 2

Il circuito Relè Fusibile 2 e' molto simile al circuito 1 con la sola differenza che i transistor sono  entrambi di tipo PNP. Anche in questo circuito per misurare la corrente che assorbe il circuito alimentato dal relè fusibile tramite il terminale VOUT si utilizza la caduta di tensione che questa corrente genera sul resistore di sensing R1. Questa tensione e' utilizzata per accendere il transistore T1 di tipo PNP. In condizioni normali di funzionamento, il terminale di uscita VOUT e' alimentato in quanto collegato al terminale NO, normalmente chiuso, del relè RL1 che e' eccitato in quanto il transistor T2, di tipo PNP, e' acceso. T2 e' acceso perché la sua base è collegata a GND tramite il resistore R4. Quando la corrente assorbita dal carico genera una tensione su R1 sufficiente per accendere T1,  la base del transistor T2 e'  polarizzata alla tensione VIN per cui T2 e quindi il relè RL1 sono spenti. In queste condizioni il nodo VOUT non e' più alimentato in quanto collegato al contatto NO, normalmente aperto, che si apre in virtù del fatto che il relè e' diseccitato. Il terminale NC in questa condizione e' messo in collegamento con la tensione di ingresso polarizzando di conseguenza la base di T2 tramite il resistore R2. Questo garantisce la diseccitazione del relè RL1 in maniera permanente fino a che non si preme il tasto SW1, normalmente aperto, che riattiva il RL1 alimentando nuovamente il circuito collegato a VOUT.

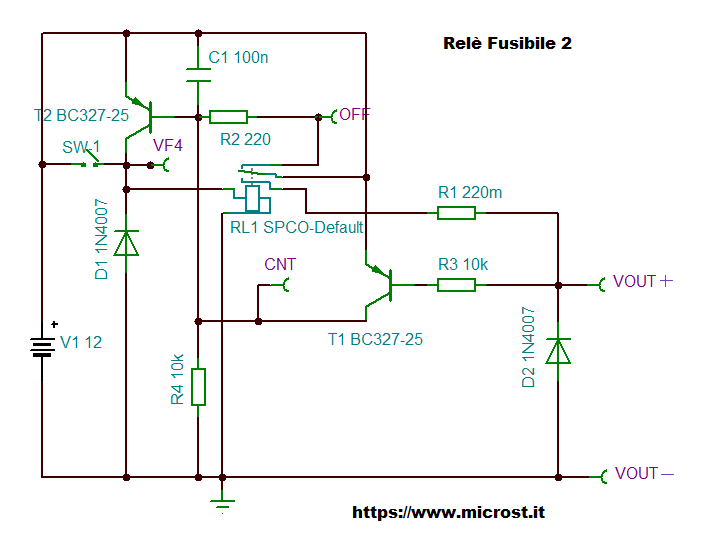

Fig.1: schema elettrico del relè fusibile 2

 Dimensionamento della resistenza di sensing R1

Per definire il valore di corrente Ifuse oltre il quale il relè fusibile si attiva valgono le stesse formule viste per il circuito 1 che riportiamo per comodità:

R1= 0.55 / Ifuse

La potenza di R1

PR1 =  1.5 x R1x (Ifuse) ^2

 Il fattore 1.5 e' inserito per dimensionare la potenza del resistore con un margine di sicurezza.
