MONTAGGIO DEL REGOLATORE

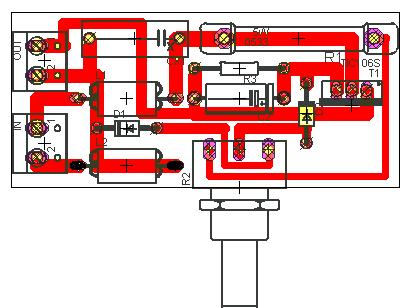

Il piano costruttivo del
regolatore di velocità è riportato in figura 2.
Fig. 2 - foto del regolatore di
velocità assemblato
Il circuito elettronico è
assemblato su PCB dalle dimensioni di 6,7 cm x 3 cm, sulla quale deve
essere riportato il circuito stampato
Nello schema di montaggio il potenziometro e' inserito direttamente nel
PCB. Nulla vieta di montarlo fuori dal PCB e collegarlo mediante un
cavo a tre fili. In tal caso bisogna avere cura di non creare corti
.
Il tiristore ( scr) T1 e', nello schema di montaggio, inserito
verticalmente ma nel PCB può essere montato anche orizzontalmente
qualora si volesse contenere lo spessore del circuito. Per carichi che
assorbono molta corrente si possono utilizzare delle alette di
raffreddamento da fissare assieme a T1 al PCB. I due connettori a vite
permettono un collegamento sicuro del circuito con la rete e il motore.
Infine, la presenza della tensione di rete nel circuito suggerisce di
adottare tutte le cautele che sono richieste per un utilizzo sicuro del
regolatore.
|
