Collegamenti
Elettrici

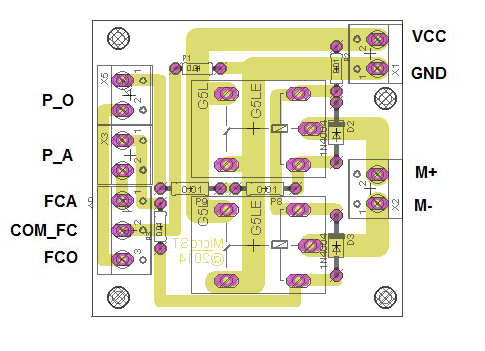

Di seguito
il disegno del PCB e la nomenclatura dei terminali del circuito.
Tabella
corrispondenza terminale - funzione
|
Ingresso
|
Funzione
|
Note
|
|
Vcc
|
Alimentazione positiva circuito
|
12/24 VCC
|
|
GND
|
Alimentazione
negativa circuito
|
GND
|
|
M+
|
Alimentazione
positiva motore
|
|
|
M-
|
Alimentazione
negativa motore
|
|
|
FCO
|
Ingresso fine
corsa Orario
|
Sensore fine corsaNC
|
|
COM_FC
|
Ingresso
comune fine-corsa
|
|
|
FCA
|
Ingresso fine
corsa Anti-Orario
|
Sensore fine corsaNC
|
|
P_A
|
Ingressi
pulsante moto Anti-Orario
|
2 terminali- Pulsante NA
|
|
P_0
|
Ingressi
pulsante moto Orario
|
2 terminali- Pulsante NA
|
Collegamento
dell’alimentatore
L’alimentatore della scheda va connesso ai
morsetti contrassegnati con la sigla VCC e GND. Essendo l’alimentazione
di tipo continua il morsetto positivo va connesso su VCC mentre quello
negativo su GND. L’alimentazione del circuito e’ anche
l’alimentazione del motore per cui l’alimentatore deve essere in grado
di fornire la corrente richiesta dal motore.
L’alimentazione può essere
fornita da una batteria (nel caso dei 12V) o da un alimentatore
stabilizzato.
Collegamento del motore
Il motore da controllare va collegato trai
morsetti contrassegnati con M+ e M-. Essendo un motore in continua
sarà dotato di un polo positivo ed uno negativo. Il positivo del
motore andrà quindi collegato al terminale contrassegnato con M+ mentre
quello negativo andrà collegato al morsetto M--
Collegamento dei pulsanti di controllo
I pulsanti per il controllo del motore vanno
collegati tra i morsetti contrassegnanti con P_O e P_A. In particolare
quelli collegati alla morsettiera P_O asservono al controllo del motore
nel verso di rotazione Oraria mentre quelli contrassegnati con P_A
asservono il controllo del motore in senso anti-orario. I pulsanti
devono essere di tipo Normalmente Aperto mono-stabili
( ovvero chiusi solo su pressione)
Collegamento dei pulsanti ausiliari
di controllo
I pulsanti per il controllo ausiliare assolvono
la stessa funzione dei corrispettivi pulsanti. La presenza della
morsettiera ausiliaria permette di fare il controllo della scheda da
due punti diversi.
Collegamento dei fine corsa
I sensori
di fine corsa per il senso orario e antiorario vanno collegati
rispettivamente ai terminali contrassegnanti con FCO e FCA. Entrambi i
sensori di fine corsa condividono il terminale comune COM_FC. I
fine-corsa devono essere di tipo normalmente chiusi e in caso di
attivazione si devono aprire.
