ALIMENTATORE VARIABILE - 7

L'integrato  LM338K  è un componente che, come si può notare nello schema pratico di figura 3, deve essere montato su apposito radiatore che, a sua volta, va applicato sulla parte posteriore del contenitore metallico dell'alimentatore.
Prima del montaggio di IC1, che va fatto secondo lo schema costruttivo di figura 5, ci si deve accertare che i fori praticati sul radiatore non presentino sbavature, le quali potrebbero perforare la mica e provocare facilmente dei cortocircuiti.

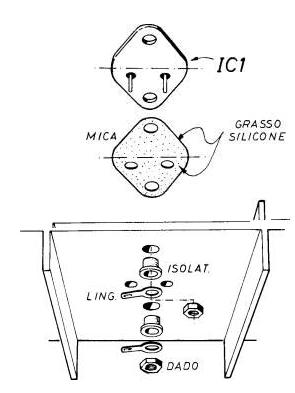

Fig. 5 - Particolari illustrativi del montaggio dell'integrato IC1 sul radiatore

Il foglietto isolante di mica, prima del fissaggio del componente, deve essere cosparso, su entrambe le facce, di grasso al silicone, che facilita il processo di conduzione del calore generato da IC1 fra il componente ed il radiatore, che provvede poi a disperderlo nell'aria. Le viti di fissaggio debbono risultare ben strette.
Per coloro che già altre volte hanno montato transistor in contenitore T03, come ad esempio il ben noto 2N3055. l'applicazione di IC1 apparirà semplice ed agevole, perché richiede lo stesso procedimento. Agli altri raccomandiamo di attenersi scrupolosamente a quanto illustrato in figura 5, cercando di stringere bene le viti di fissaggio a montaggio avvenuto.
Per stabilire un miglior contatto elettrico, le due linguette (LING.), come chiaramente indicato in figura 2, dovranno essere collegate fra loro mediante uno spezzone di filo conduttore del diametro di 2 mm.
Concludiamo qui la presentazione di questo ottimo alimentatore stabilizzato da laboratorio, che i nostri progettisti hanno voluto indirizzare ai lettori dilettanti, ma che pure i professionisti potranno apprezzare nel suo preciso e perfetto funzionamento.
