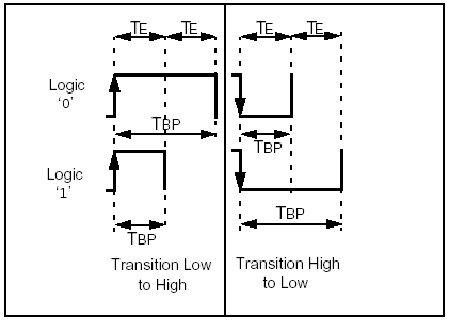

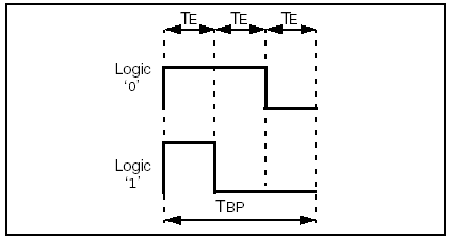

Il modulo CCP configurato in modalità Compare, può essere usato per generare una varietà di formati di modulazione. Le figure seguenti mostrano 4 formati di modulazione comunemente usati:

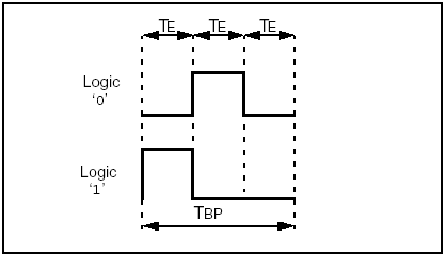

Figura 12: formato per PWM

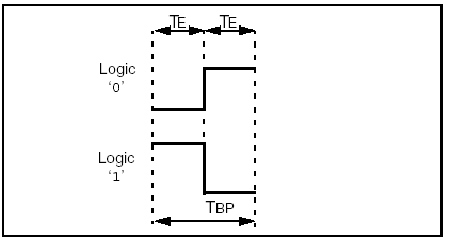

Figura 13: formato per MANCHESTER
