CIRCUITO DI INTERFACCIA PER PERIFERICA DALI Non vi e' alcuna specifica o raccomandazione su come
progettare i circuiti per il protocollo DALI. La seguente interfaccia
accoppia otticamente un microcontrollore al
bus DALI. Il circuito permette la
trasmissione e ricezione dei dati verso e dal bus DALI: Ogni singola
periferica DALI o controllore deve comprendere questo circuito di

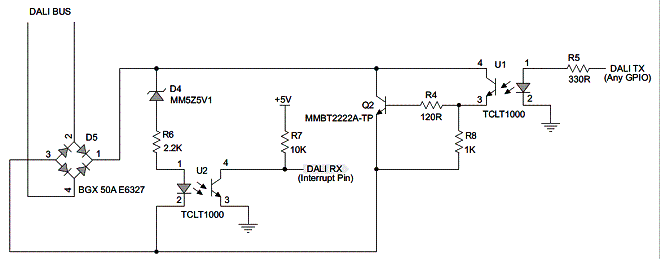

interfaccia. FIGURA 5 : schema elettrico interfaccia (RTX) ottica per bus DALI In figura 6 e'
riportato il
circuito di alimentazione del bus DALI. Questo circuito alimenta la
linea positiva del bus DALI e limita la corrente al valore di
100mA con

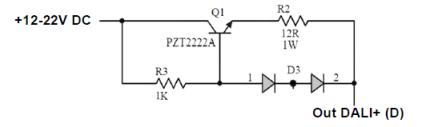

elevata velocità nel caso di limitazione. FIGURA 6 : schema elettrico del circuito di
