Per provare il modulo HC-SR04 utilizziamo la schedea Arduino Uno R3 che puņ
essere acquistata al seguente link:
ELEGOO Arduino_UNO R3
Di seguito lo
schema elettrico delle connessioni tra la schdea Arduino Uno e il
modulo HC-SR04e la foto delle connessionirealizzate nella pratica con
le due schede:

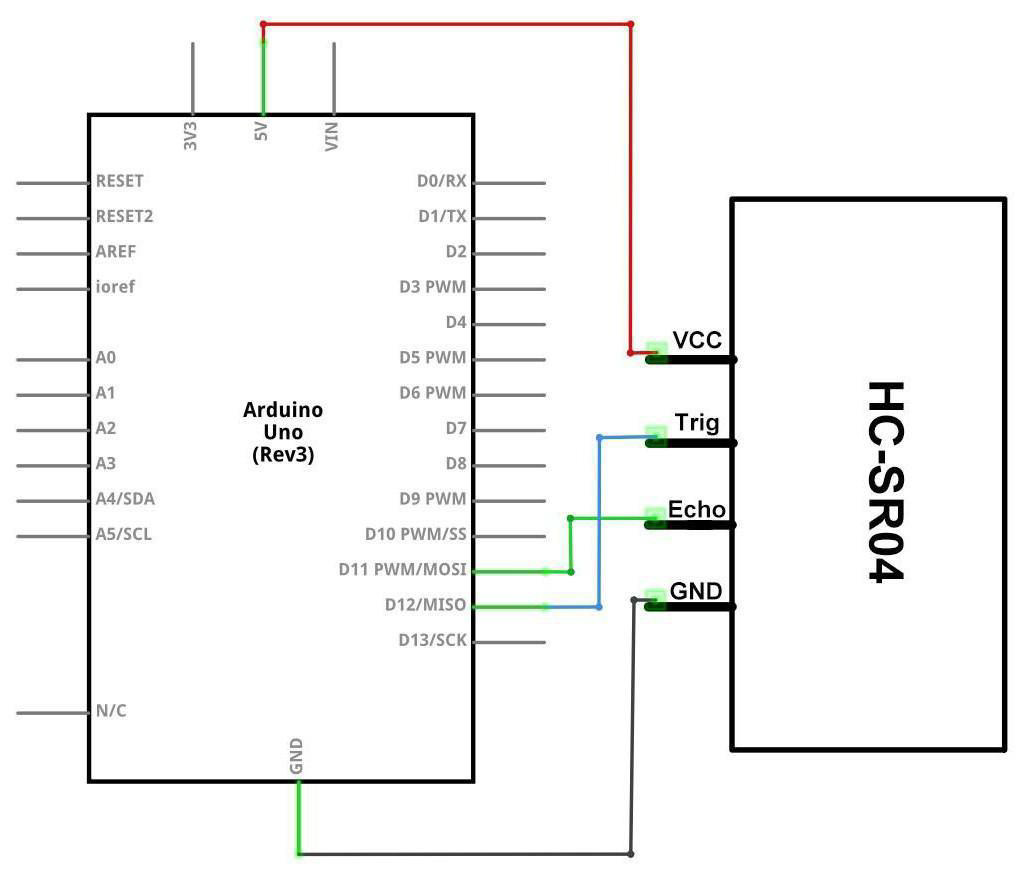

Schema elettrico delle connessioni

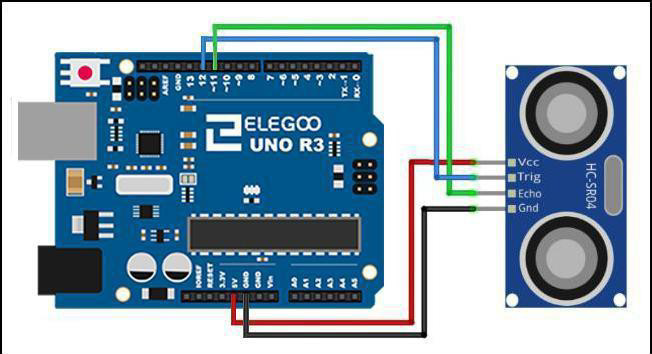

Disegno dei
collegamenti tra il modulo HC-SR04 e Arduino UNO R3

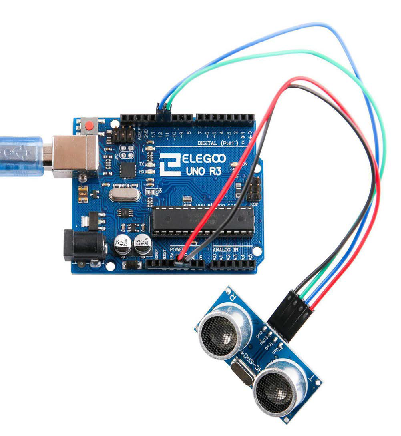

Foto della realizzazione pratica del test del sensore
HC-SR04
