CONVERTITORE ANALOGICO DIGITALE SERIALE - 4



Modalità di conversione

ll convertitore può convertire i segnali dei due canali CH1 e CH2. La conversione non e’ contemporanea trai due canali ma può essere fatta una per canale. Le modalità di funzionamento sono: Real_time e Triggered

Modalita real_time

In questa modalità il convertitore, in base al comando di acquisizione ricevuto (funzioni  F1 o F2) converte il segnale presente su uno dei due canali senza aspettare tempi o livelli.

Modalita Triggered

In questa modalità il convertitore, in base al comando di acquisizione ricevuto (funzioni   F1 o F2) converte il segnale sul canale definito aspettando che il segnale sul canale di trigger ( può essere lo stesso da acquisire) soddisfi i requisiti richiesti per la attivazione del trigger.  I requisiti possono essere:

  1. superamento di una soglia di tensione sul fronte di salita (rising edge)

  2. superamento di una soglia di tensione sul fronte di discesa (falling edge)

Nella modalità di trigger sul fronte di salita la conversione della tensione sul canale predefinito avra' inizio se la tensione presente sul canale sorgente del trigger passa il valore di soglia ( fissata tramite la funzione F6) durante un fronte di salita. Il convertitore preleverà il numero di campioni voluti per poi rimettersi in modalità di attesa aspettando che si riverifichi la condizione di sblocco del trigger ( passaggio della soglia con un fronte di salita).

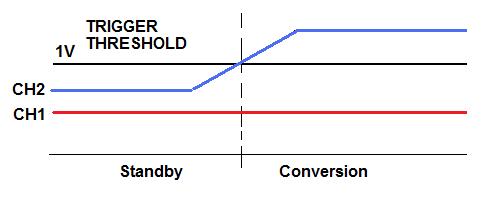

Per esempio, si vuole convertire la tensione su CH1 avendo settato il trigger sul canale 2 con una soglia di 1V  sul fronte di salita. Il convertitore resterà in stand-by fino a che la tensione su CH2 passa il valore di 1V durante un fronte di salita

Nella modalità di trigger sul fronte di discesa (salita) la conversione della tensione sul canale predefinito ha inizio se la tensione presente sul canale sorgente del trigger passa il valore di soglia ( fissata tramite la funzione F6) durante un fronte di discesa. Il convertitore preleverà il numero di campioni voluti per poi rimettersi in modalità di attesa aspettando che si riverifichi la condizione di sblocco del trigger ( passaggio della soglia con un fronte di discesa).
