RELE'  FUSIBILE - 2

SIMULAZIONE CIRCUITO 1

Il progetto descritto può essere validato avvalendoci di un simulatore. Utilizzando il software di simulazione TINA fornito dalla Texas Instruments abbiamo riprodotto lo schema di figura1 impostando una simulazione nel tempo (transient di 5ms) applicando all'uscita VOUT come carico un generatore di corrente IG1 che varia linearmente il suo valore da 0A a 3A in 2ms a partire dall'istante 1 ms. I nodi principali del circuiti sono stati  segnati con le etichette ( CNT, VF4, OFF):

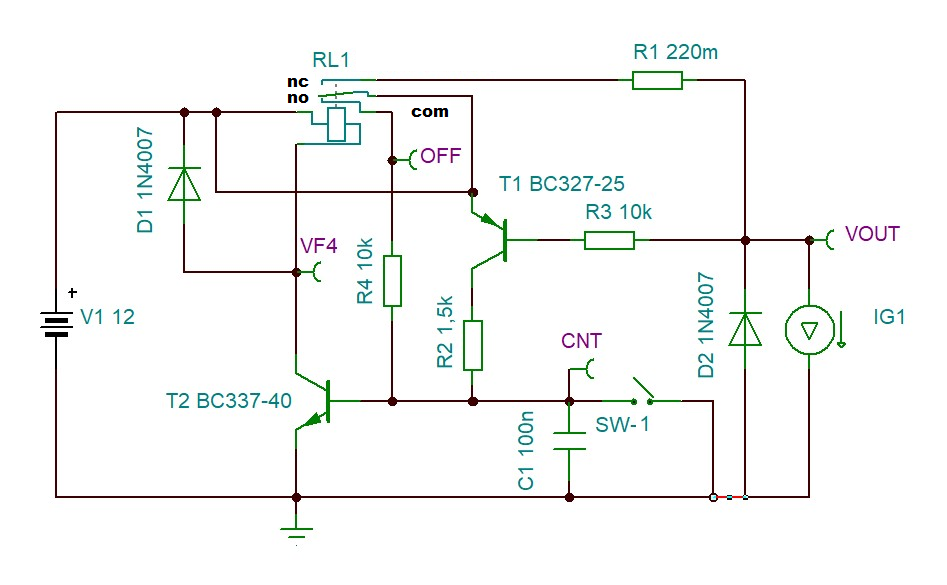

Fig. 2: Circuito di simulazione del relè fusibile con software TINA

il risultato della simulazione e' mostrato nel seguente grafico in cui sono riportati gli andamenti temporali dei nodi del circuito

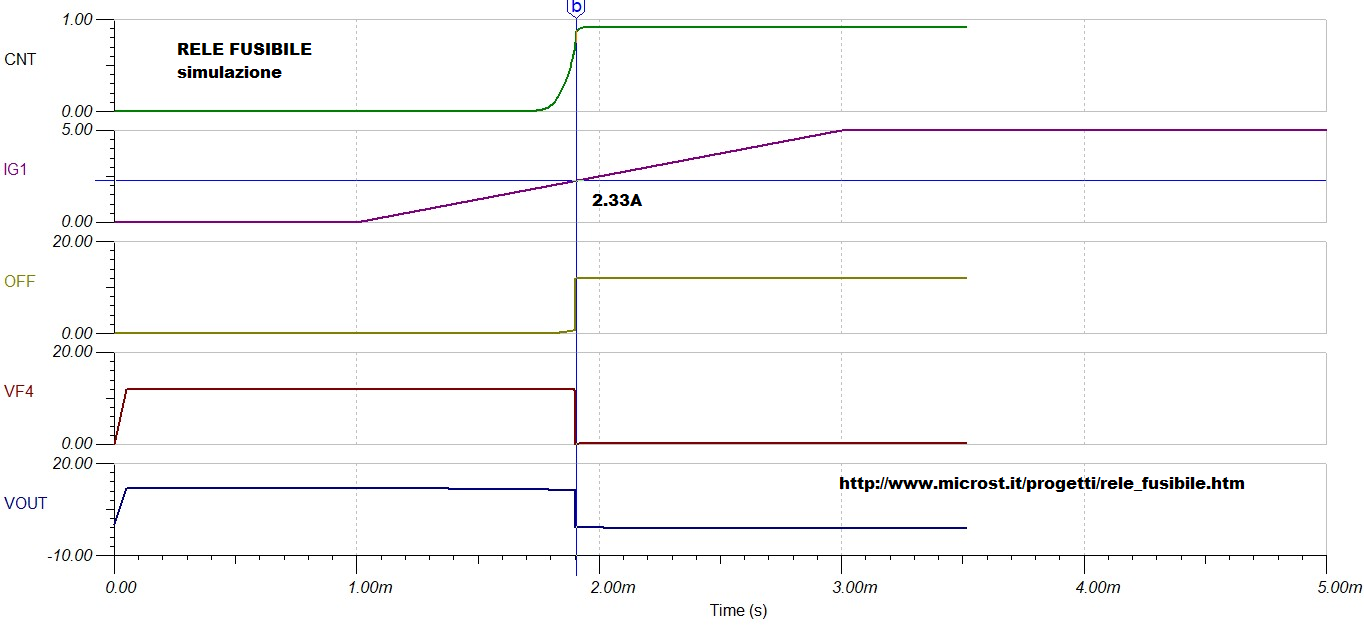

Fig. 3: simulazione del rele fusibile con software TINA

Dal grafico della simulazione si evince che quando il valore della corrente del generatore IG1 raggiunge il valore di 2.33A il nodo CNT ha il valore sufficiente per accendere T2. Il nodo OFF diventa quindi alto in virtù del fatto che il relè e' eccitato ( nodo VF4 basso) e la tensione VOUT diventa nulla.
