PIC DIMMER - 4

Circuito del dimmer

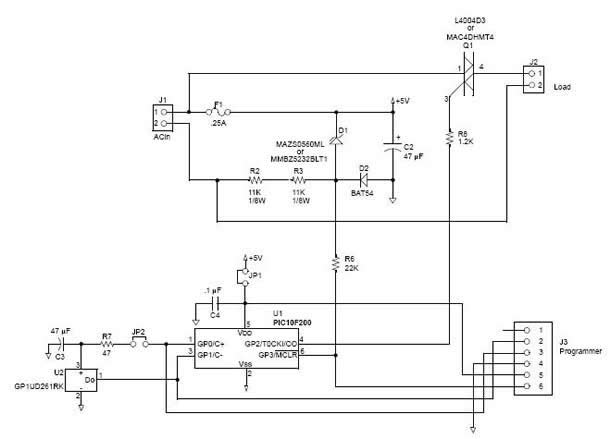

Lo schema elettrico completo del dimmer è indicato nella figura 2.

Fig. 2:circuito elettrico completo del dimmer

COMPONENTI

Resistori	Capacitori	Varie
R2=220 kOhm R3=220 kOhm R6=22 kOhm R7=47 Ohm R8=1.2 kOhm	C2= 330uF C3= 47uF C4=0.1uF	U1 = 10F206  U2 = GP1UD261RK Q1 = L4004D3 D1 = 1N4690 D2 = BAT 54 J1, J2 = connettore a 2 poli J3 = connettore 6 poli  F1 = fusibile .25A 250V

Come si può vedere dalla figura 2 il pin GPO del PIC10F200 è stato usato come alimentatore per il modulo di ricevente IR in modo che il micro  può spegnere il modulo IR quando rileva che la tensione AC è stata rimossa.
