LED DRIVER - 5

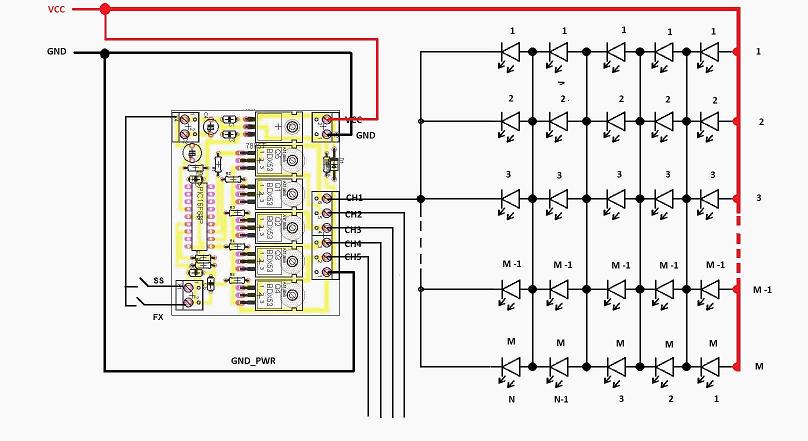

Per singolo canale, lo schema elettrico di una matrice a diodi LED collegati in parallelo è:

In tal caso M è il numero massimo di diodi LED che si possono mettere in parallelo tra loro e N il numero massimo di gruppi di LED paralleli collegabile in serie tra loro al canale. Fissato ILED, valore di corrente di lavoro del LED, ricavata la tensione VLED misurata ai capi del LED quando è attraversato da ILED, il valore di N, M e Rs è determinato dalle seguenti relazioni:

M= INT ( I_CH_max /ILED)

N= INT (VPWR/VLED-Rdson*M*ILED)

Rs = (VPWR –N*VLED) /(M*ILED)

Nel calcolo di N è compresa la caduta di tensione ai morsetti del singolo canale, dovuta al prodotto della corrente ILED per la Rdson (0,01 W) del MOSFET perché non trascurabile essendo dell’ordine di qualche decina di mV.

Esempio: posto VPWR=5V, ILED=20mA, VLED= 2,3V, I_CH_max= 1°, Rdson= 0.01 W) si ha:

M=int(1/0.02)=int(50)= 50

N= int (5/2,3-0.01*50*0.02)= int(2,17-0.01) =2

Rs= (5-2*2.3)/(50* 0.02) =0,4 W

La potenza teorica di Rs è P_Rs=0.4*(50*0.02)^2=0,4W in pratica si prende, per sicurezza il doppio, ovvero P_Rs=0,8W -> 1W
