LED DRIVER - 2

La modalità operativo comprende il pilotaggio delle 5 uscite, in due modi possibili:

CICLO: sequenza di accensione con dissolvenza;

SINGLE: un canale alla volta è attivato;

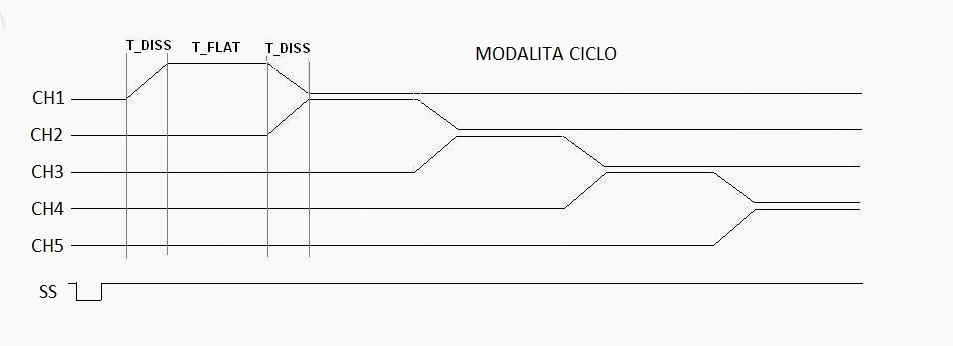

Nella figura 1 è rappresentato il diagramma temporale della attivazione dei canali nella modalità CICLO.

Fig. 1: grafico sequenza canali modalità CICLO

Partendo dalla condizione di STANDBY, quando si presenta all’ingresso SS un fronte negativo (SS è collegato a GND dall’esterno), parte la modalità CICLO in cui il singolo canale si accende e si spegne nel tempo T_DISS e rimane acceso per un tempo T_FLAT. Contemporaneamente allo spegnimento, il canale successivo si accende creando un effetto di dissolvenza trai due. I tempi T_DISS e T_FLAT sono settabili con la procedura di SETTING spiegata di seguito. Per uscire bisogna attivare SS con un impulso negativo mettendolo a GND per un tempo minimo tpulse

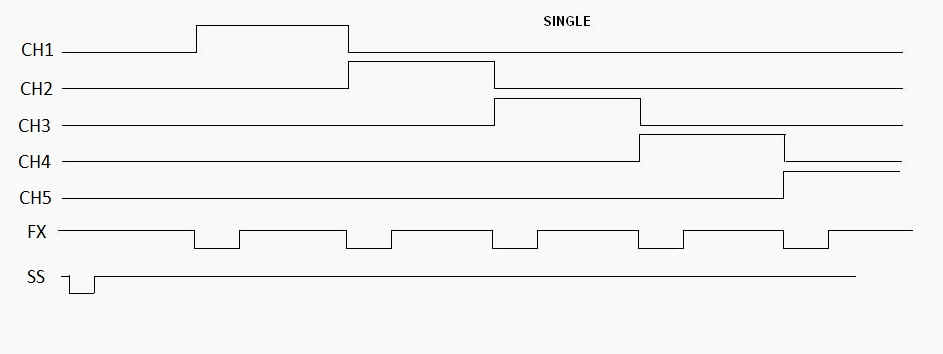

Per entrare nella modalità SINGLE si deve attivare prima l’ingresso SS e poi l’ingresso FX, ovvero si deve passare per la funzione di CICLO. Il canale CH1 si accende e rimane tale fino alla successiva attivazione dell’ingresso FX con cui si passa alla attivazione del canale successivo. Questa modalità e’ attiva fino alla accensione del canale CH5 dopo il quale alla successiva pressione di FX si ritorna alla funzione CICLO. Nella figura 2 è rappresentato il diagramma temporale della attivazione dei canali nella modalità SINGLE.

Fig. 2: grafico andamento canali nel modo SINGLE

Per uscire dal modo SINGLE bisogna attivare SS con un impulso negativo mettendolo a GND per un tempo minimo di tpulse.
