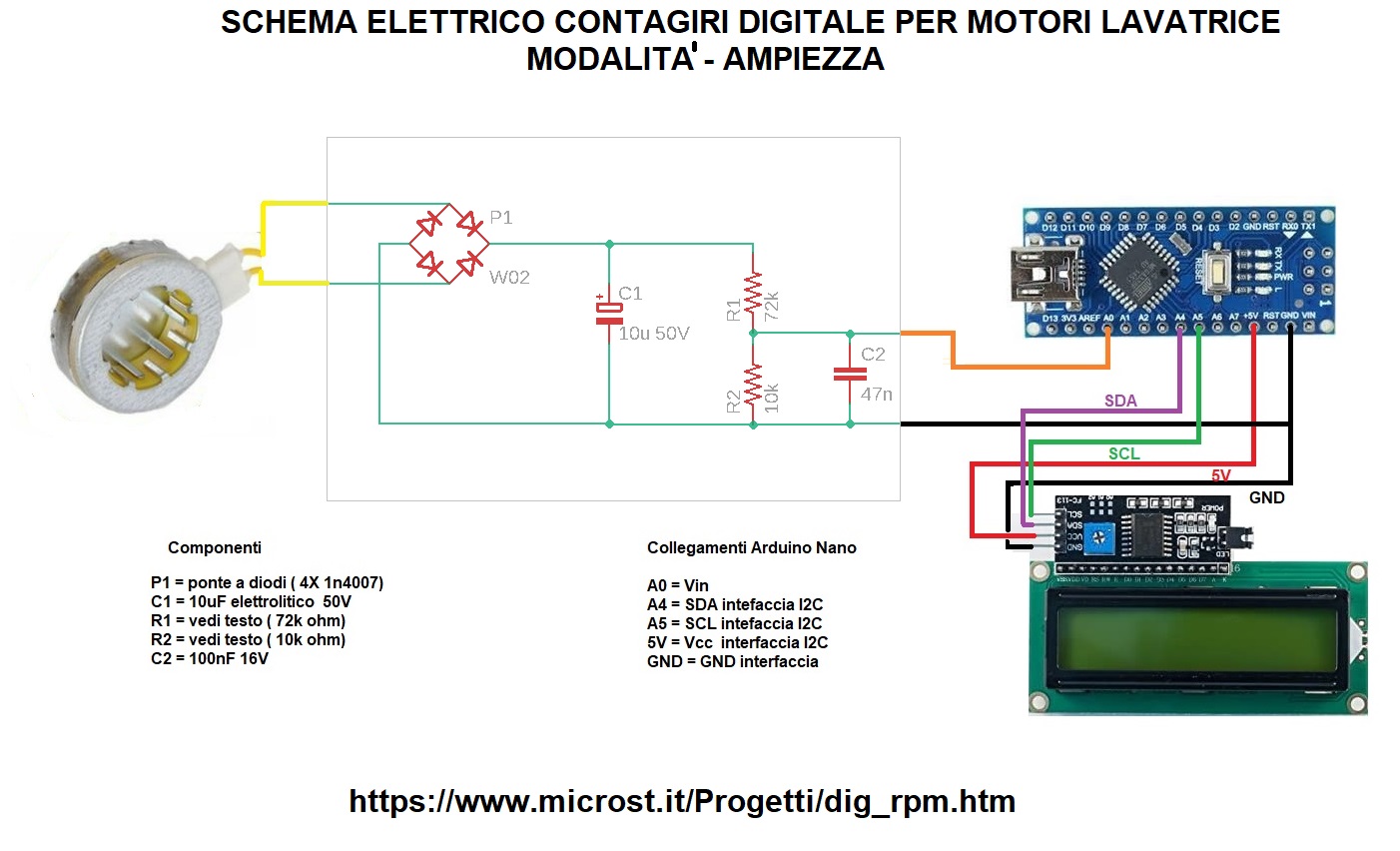

Nella foto seguente e' rappresentato lo schema finale del misuratore di giri basato sulla misura della misura della ampiezza della tensione. Questo circuito e' nominato come amp_mode.
Come si può vedere il circuito e' basato sulla scheda Arduino Nano che gestisce la misura e la conversione digitale della tensione proveniente dal sensore dopo il circuito di condizionamento e gestisce il display  LCD tramite un'interfaccia I2C per la visualizzazione della misura dei giri del motore in RPM.

Il circuito può essere alimentato tramite USB (usando anche un carica batteria per smartphone) o mediante alimentatore da 12V applicando la tensione tra i pin VIN e GND della scheda Arduino. La parte circuitale a realizzare e' quella relativa al convertitore AC/DC e al partitore di tensione. Il resto del circuito e' acquistabile cosi come e' ovvero la scheda Arduino Nano, l'interfaccia I2C per il controllo del display LCD e il display LCD stesso.

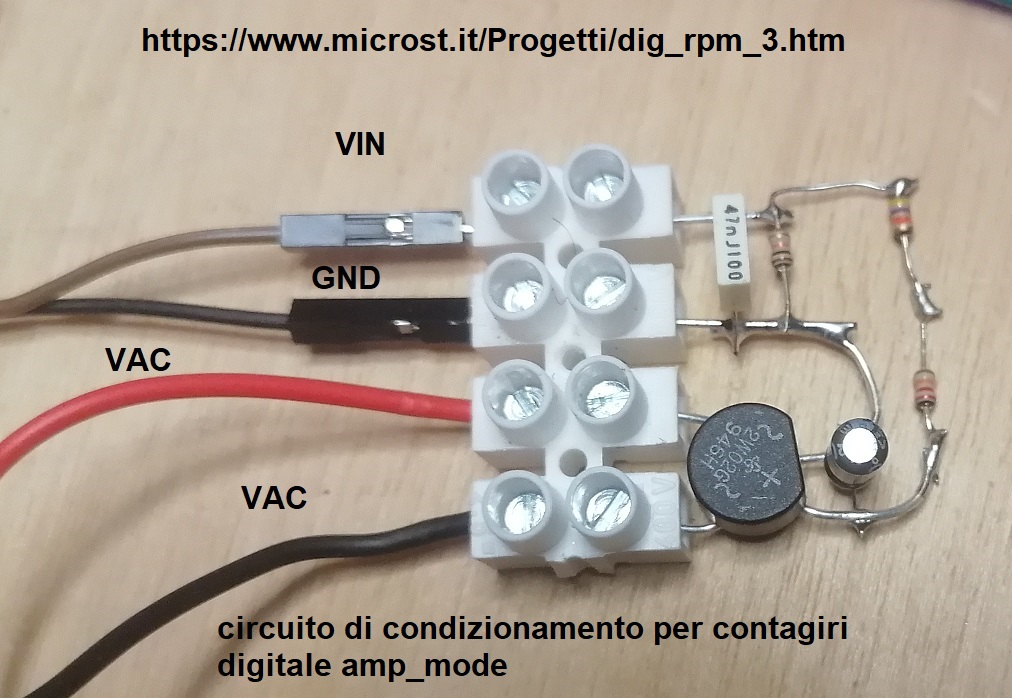

Nella foto seguente e' riportato il circuito di condizionamneto ( quello nel riquadro grigio dello schema) realizzato in maniera "volante" utilizzando un connettore a vite ( mammut) che, oltre a garantire la connessione elettrica con il sensore e la scheda Arduino, permettono anche un ancoraggio meccanico dei componenti usati per realizzare il circuito.

I componenti usati sono un po diversi da quelli indicarti nello schema: si usato un ponte di diodi P1 modello W02 con un partitore fatto R2=10k e R1 = 47k+22k e un capacità C2= 47nF.
