DCF77- DECODIFICATORE  - 7

Interfaccia BF- DCF77

Se si vuole usare un ricevitore  ( anche quello WEB tramite PC ) per la decodifica del segnale DCF77 con il nostro decoder bisogna ricavare dal segnale audio, in uscita dal ricevitore, il segnale DCF77 e  digitalizzarlo. L'interfaccia, che prende il nome di BF_DCF77, assolve questo compito: amplifica il segnale in ingresso e ricava dall'inviluppo il segnale digitale DCF.  Lo schema elettrico della interfaccia e' mostrato di seguito:

In figura la cattura dello schermo dell'oscilloscopio che raffigura il segnale d'ingresso IN_BF   CH1 ( uscita BF del ricevitore /PC ) e l'uscita digitale VOUT  ( CH2) della interfacciaBF_DCF77  che andrà mandato allingresso DCF del decoder:

Segnali in ingresso e uscita all'interfaccia BF _DCF77: CH1 = IN_BF ;  CH2= VOUT

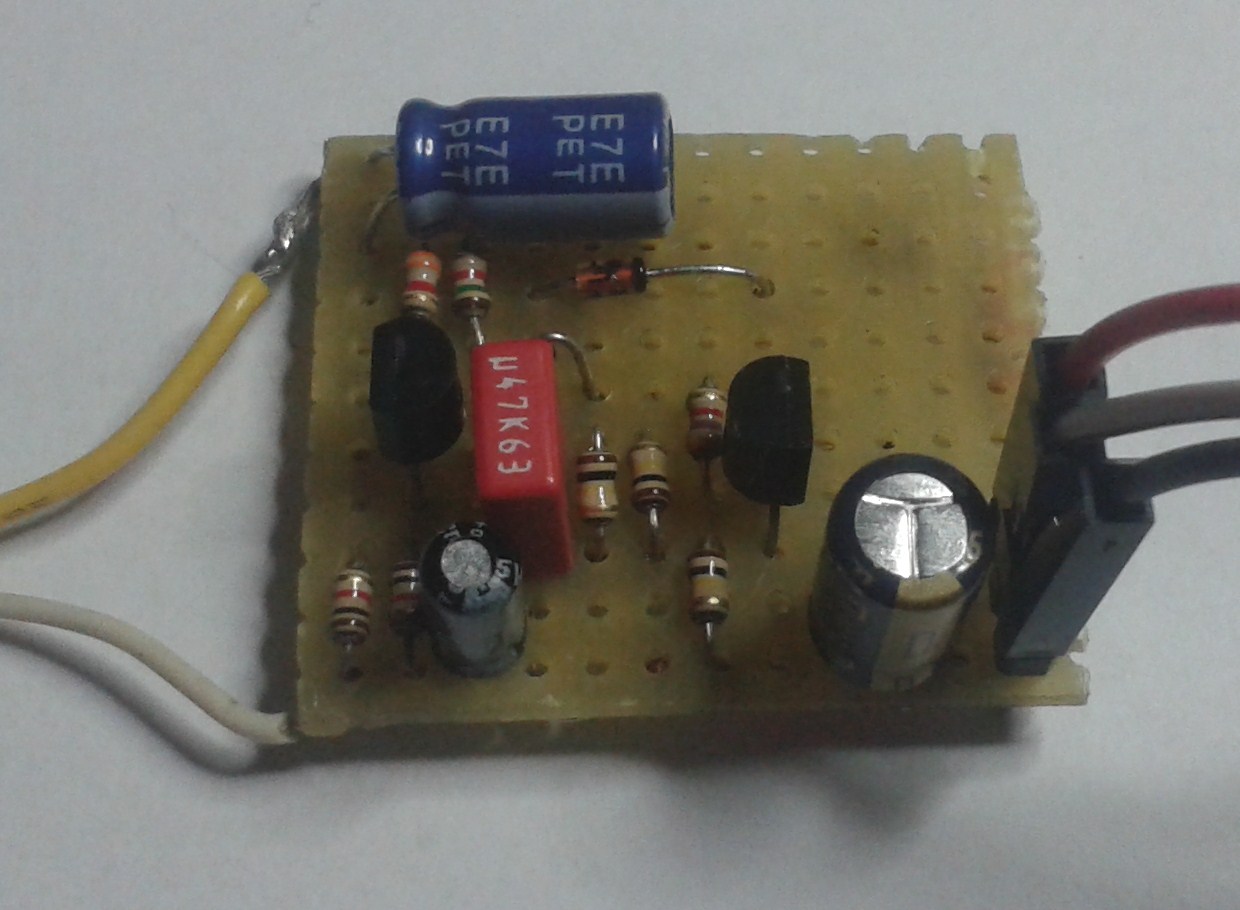

Nella foto e' riportato la realizzazione su mille fori della interfaccia BF _DCF77 di digitalizzazione del segnale audio DCF77

realizzazione della interfaccia BF _DCF77 su mille fori
