DCF77- DECODIFICATORE - 2

Caratteristiche elettriche del segnale DCF77

L'informazione presente nel segnale DCF77 e' trasmessa utilizzando una modulazione ASK ottenuta abbassando la potenza della trasmittente del 25% in corrispondenza del bit. Nel caso in cui si trasmette un bit " uno " la durata della portante ridotta e' pari a 200ms mentre quando si trasmette uno " zero " il tempo e' di 100ms.

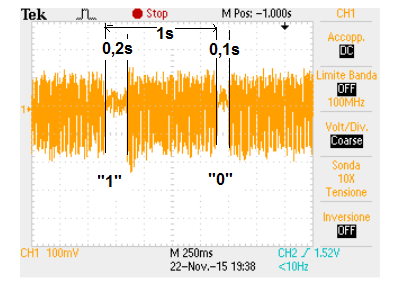

In figura lo screenshot del segnale portante modulato nel caso di un bit uno e zero.

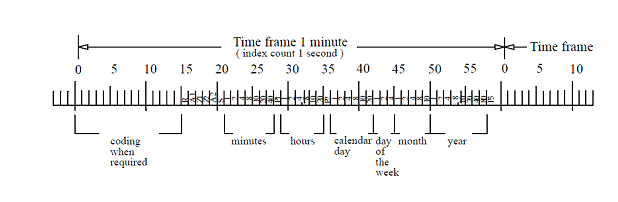

Ogni singolo bit dura 1 secondo e vengono trasmessi sequenze di  59 bit . Nella figura seguente e' mostrata a sequenza dei bit e il loro significato. I dati sono codificati in BCD:
