MONITOR PER BATTERIE - 4

L'installazione del circuito del monitor di batteria e' molto semplice. Bisogna innanzi tutto posizionare e fissare saldamente il circuito principale in modo da essere visibile e funzionale alle proprie esigenze . Successivamente si passa al collegamento elettrico del circuito. Si possono verificare due casi:

1)     collegare una sola batteria

2)      collegare due batterie.

1) Collegamento di una sola batteria

In tal caso la batteria deve essere connessa al connettore 2 in quanto garantisce l'alimentazione del circuito stesso. Il connettore 1 deve essere cortocircuitato tramite spezzone di filo per evitare che resti flottante. In figura un esempio di collegamento di una singola batteria.

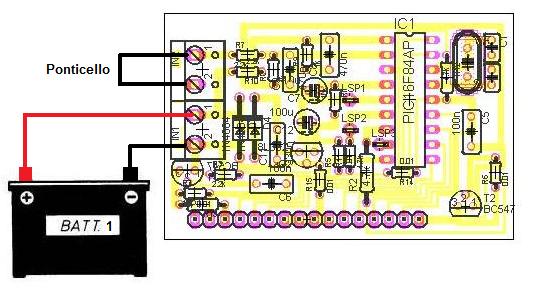

Fig. 4 - collegamento del monitor di batteria ad un sola batteria

2) Collegamento di due batterie

La batteria di maggiore amperaggio va connessa al connettore 2 in quanto garantisce l'alimentazione del circuito mentre l'altra batteria  va connessa al connettore.  In figura un esempio di collegamento di una singola batteria.

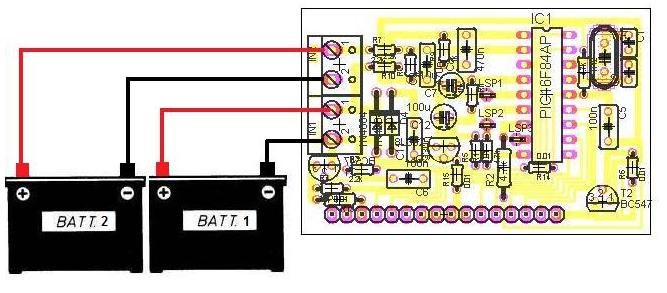

Fig. 5  - collegamento del monitor di batteria a due batterie
