MONITOR PER BATTERIE - 3



Descrizione del progetto

Il funzionamento del monitor di batteria si basa essenzialmente sul processo di conversione analogico digitale delle tensioni presenti sui connettori conn1 e conn2. Le tensioni delle batterie, collegate ai connettori 1 e 2, sono ridotte rispettivamente dai partitori resitivi  in quanto la tensione massima applicabile all'ingresso del convertitore ADC, presente nel micro e' di 5V, e  la tensione massima da monitorare e' di 15V. Bisogna ridurre la tensione di 1/3 la tensione di ingresso all convertitore ADC. Le due tensioni VCH1 e VCH2, presenti all'ingresso del convertitore sono convertire in parole digitali da 10 bit e l'informazione digitale delle due tensioni viene quindi utilizzata per ricavare il valore numerico delle tensioni in volt e per generare la rappresentazione grafica tramite barre. La visualizzazione dello stato della batterie connesse al circuito avviene mediante un LCD di 2 righe per 16 caratteri.

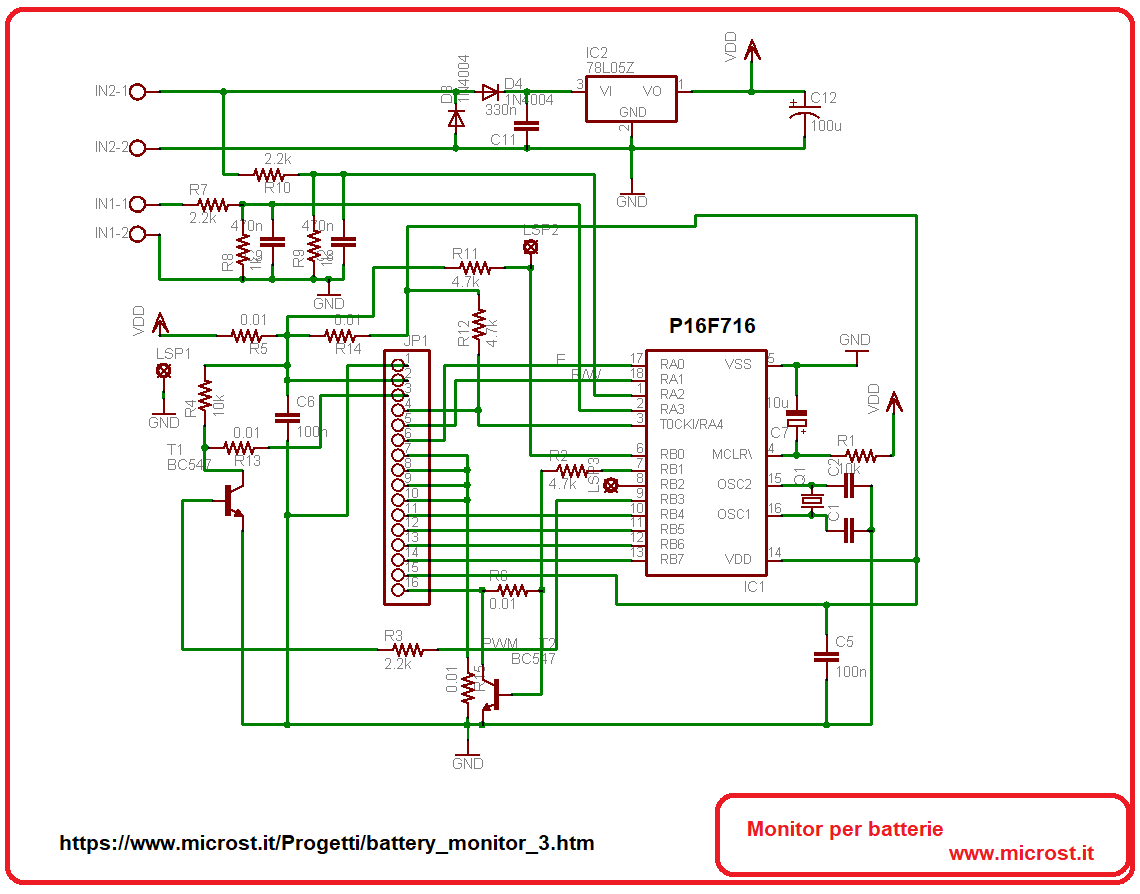

Schema elettrico del monitor di batteria

Nella foto seguente e' riportato lo schema elettrico del circuito.

microst.it monitor di batteria

Condizioni operative raccomandate:

Simbolo Min Typ Max Unita Condizioni Descrizione
Vin1 8   15 V   Tensione ingresso 1
Vin2 0   15 V   Tensione ingresso 2

Caratteristiche elettriche:

Simbolo Min Typ Max Unita Condizioni Descrizione
VDD 4.5 5 5.5 uA Vin1=12V Tensione VDD = uscita regolatore
Icc_MON
40 mA Vin1=12V,Vin2=12V Corrente fase di monitoraggio
Icc_STBY     10 mA Vin1=12V,Vin2=12V Corrente stato di stand-by
VRes   62.5   mV Vin1=12V,Vin2=12V Tensione minima rilevabile
In1_STBY
4.8
mA Vin1=12V Corrente Ingresso 1 in stand by
In2_STBY
4.8
mA Vin2=12V Corrente Ingresso 2 in stand by
In1_MON
3.75
mA Vin1=12V Corrente ingresso 1 stato monitoring
In2_MON
3.75
mA Vin2=12V Corrente Ingresso 2 stato monitoring
fXtal
8
MHz VDD=5V frequenza quarzo XTAL micro







Nota: Icc_MON e' la corrente totale del circuito che passa per IN1 nella fase di monitoraggio
