MST_K35 - PROTEZIONE INVERSIONE POLARITÀ PER CARICHI IN CC



Esempi applicativi

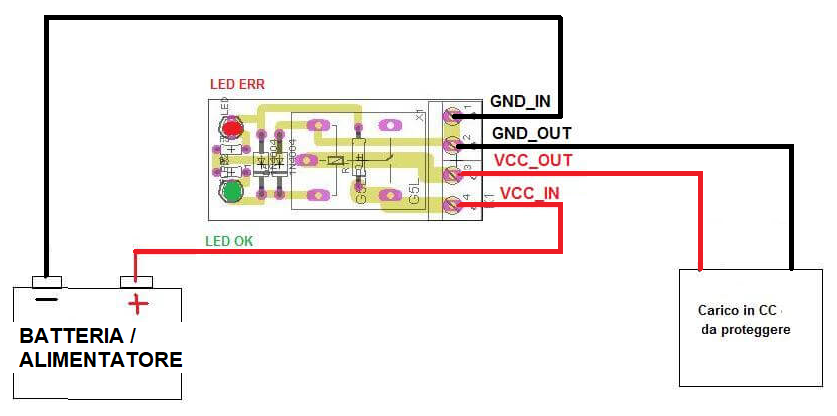

 Il circuito MST_K35 può essere usato in diverse applicazioni e in genere laddove si vuole proteggere il carico da errate inserzioni della alimentazione (classico caso che accade in barca, in auto, in modellismo etc).  Lo schema applicativo di base è il seguente:




Schema applicativo di base del MST_K35

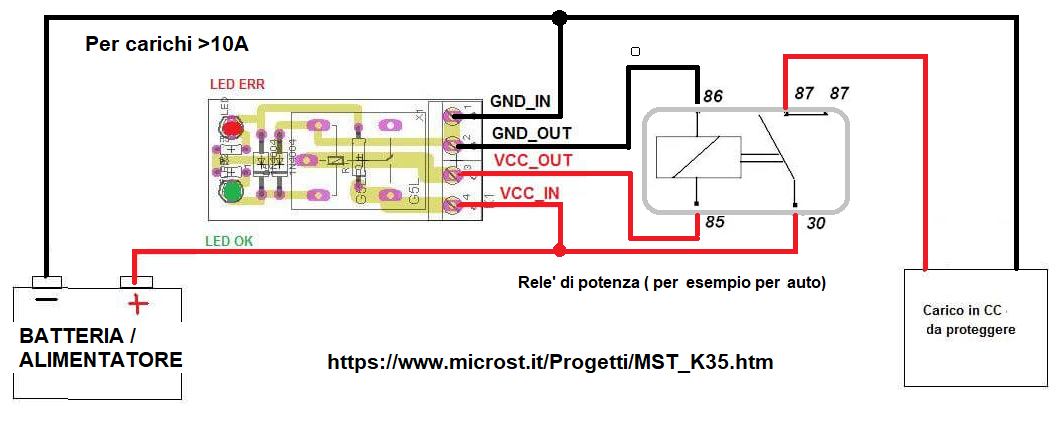

Nel caso in cui la corrente del carico e' maggiore della portata del relè' del circuito allora si utilizza lo schema seguente: si utilizza un altro relè' esterno, con portata in corrente maggiore, la cui bobina e' pilotata dal circuito MST_K35:

microst.it schemacon rele esterno con carichi ad altissima corrente


Versione modificata dello schema applicativo per correnti  elevate



VIDEO APPLICATVO
Di seguito il video dimostrativo del funzionamento del circuito MST_K35 nel caso in cui si applica correttamente e non l'alimentazione:
