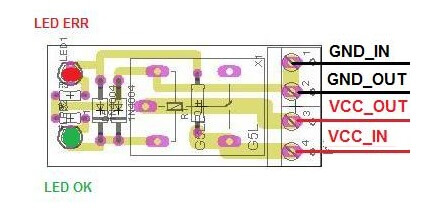

Dimensioni e misure
Le dimensioni del
circuito sono molto ridotte.
Dimensione X= 20 mm; Dimensione Y = 45 mm;
Caratteristiche elettriche
Di seguito le
tabelle riassuntive dei parametri caratteristici del circuito e i
rispettivi
valori misurati per le tre opzioni di tensione ( 5 / 12 / 24 Vcc):
Misure
versione 5V
|
Parametro
|
Min
|
Typ
|
Max
|
Unità
|
Descrizione
|
Vcc
|
4
|
|
6
|
V
|
Tensione
di alimentazione
|
Ivcc0_G
|
|
15
|
|
mA
|
Corrente
circuito senza carico + relè attivato + led
|
Ivcc0_W
|
|
5
|
|
mA
|
Corrente
circuito senza carico e relè disattivato + led
|
Iload
|
|
|
10
|
A
|
Corrente carico alimentabile
|
Misure
versione 12V
|
Parametro
|
Min
|
Typ
|
Max
|
Unità
|
Descrizione
|
Vcc
|
10
|
|
14
|
V
|
Tensione
di alimentazione
|
Ivcc0_G
|
|
15
|
|
mA
|
Corrente
circuito senza carico + relè attivato + led
|
Ivcc0_W
|
|
5
|
|
mA
|
Corrente
circuito senza carico e relè disattivato + led
|
Iload
|
|
|
10
|
A
|
Corrente carico alimentabile
|
Misure
versione 24 V
|
Parametro
|
Min
|
Typ
|
Max
|
Unità
|
Descrizione
|
Vcc
|
22
|
|
26
|
V
|
Tensione
di alimentazione
|
Ivcc0_G
|
|
15
|
|
mA
|
Corrente
circuito senza carico + relè attivato + led
|
Ivcc0_W
|
|
5
|
|
mA
|
Corrente
circuito senza carico e relè disattivato + led
|
Iload
|
|
|
10
|
A
|
Corrente carico alimentabile
|
