MST_K33 - VARIATORE CICLICO DI LUMINOSITA' |
|||||||||
|
|||||||||
|
|
|||||||||
|
Installazione del variatore L’installazione
del
variatore comprende la connessione elettrica del circuito
al carico, alla rete elettrica,
l’impostazione del tempo di accensione di ciclo e infine del settaggio
della
modalità

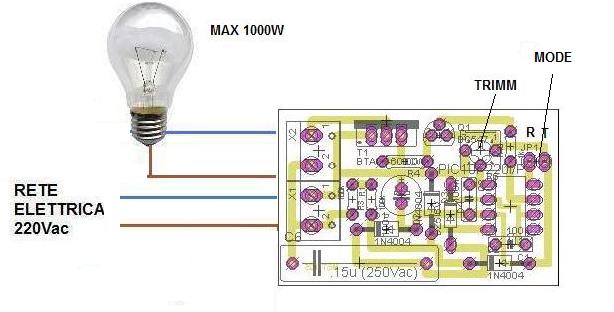

di avvio ( vedi paragrafi precedenti). Collegamenti elettrici Le connessioni elettriche del circuito dovranno essere eseguite secondo lo schema in figura tenendo conto della funzione dei singoli connettori come descritto nella tabella seguente:
La lettera L indica che il filo da connettere e’ quello della LINEA o FASE mentre con N si indica il filo del NEUTRO Particolare attenzione bisogna porre nel maneggiare il circuito quando questo e’ sotto tensione di rete in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
Impostazione del tempo
di ciclo TC Dopo
aver eseguito i collegamenti elettrici si passa alla fase di
impostazione del tempo di ciclo TC. Per impostare il valore del tempo TC basta agire sul trimmer
presente sul circuito. Impostazione della modalità di partenza Per
impostare la modalità di partenza bisogna agire sul
connettpre MODE mettendo (non
mettendo) il jumper a seconda del modo
con cui si vuole partire seguendo quanto indicato nelle pagine
precedenti. |
|||||||||
|
|
|||||||||
|
|
