MST_K32M : monitor di funzionamento di un carico





Un altro esempio applicativo e' quello del monitoraggio del corretto funzionamento di un carico generico ( motore elettrico, macchinario,che deve stare sempre acceso) . Quando il carico smette di funzionare la lampada di avviso si attiva informando l'operatore addetto al controllo ( o attivando un sistema automatico) della situazione di fallimento del carico. Sulla linea secondaria può essere collegato un carico ausiliare che assolve lo stesso compito del carico principale in condizione di avaria o protezione. ( un esempio può essere un impianto con una pompa principale e una di ausilio che interviene se la pompa principale non funziona. Lo stesso per un impianto ventilazione, etc.

MST_K32M

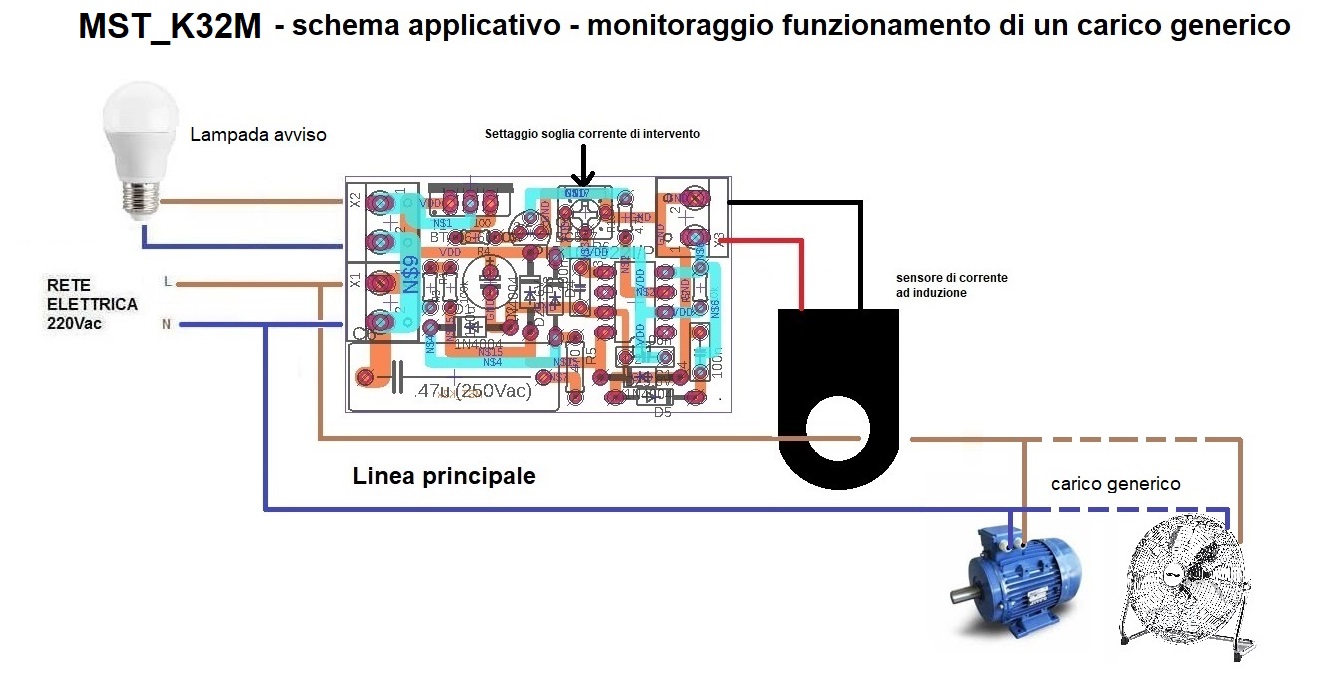

Figura 4.  circuito applicativo della versione MST_K32M: monitoraggio funzionamento carico

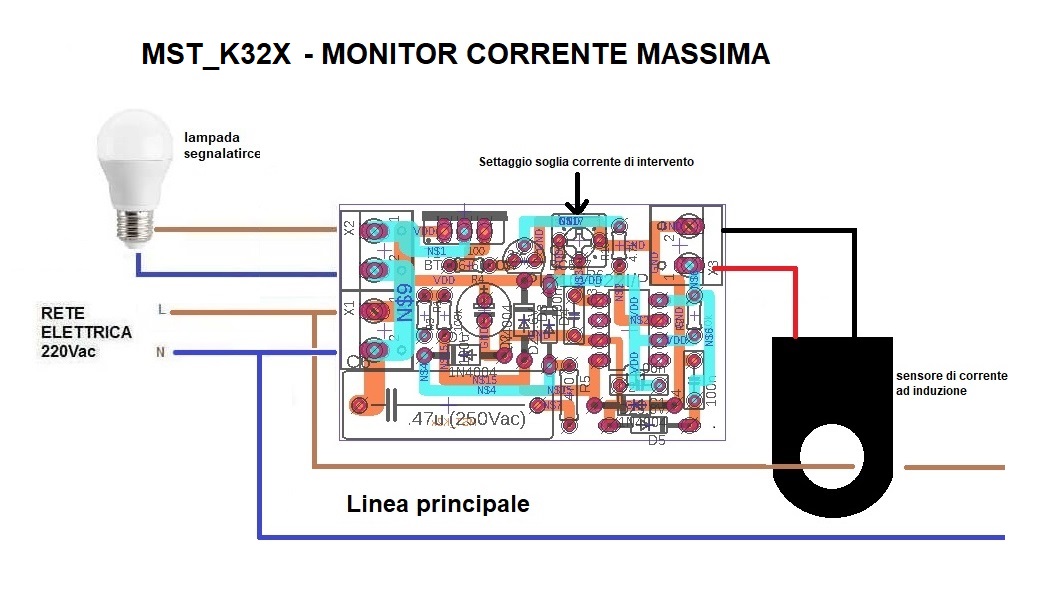

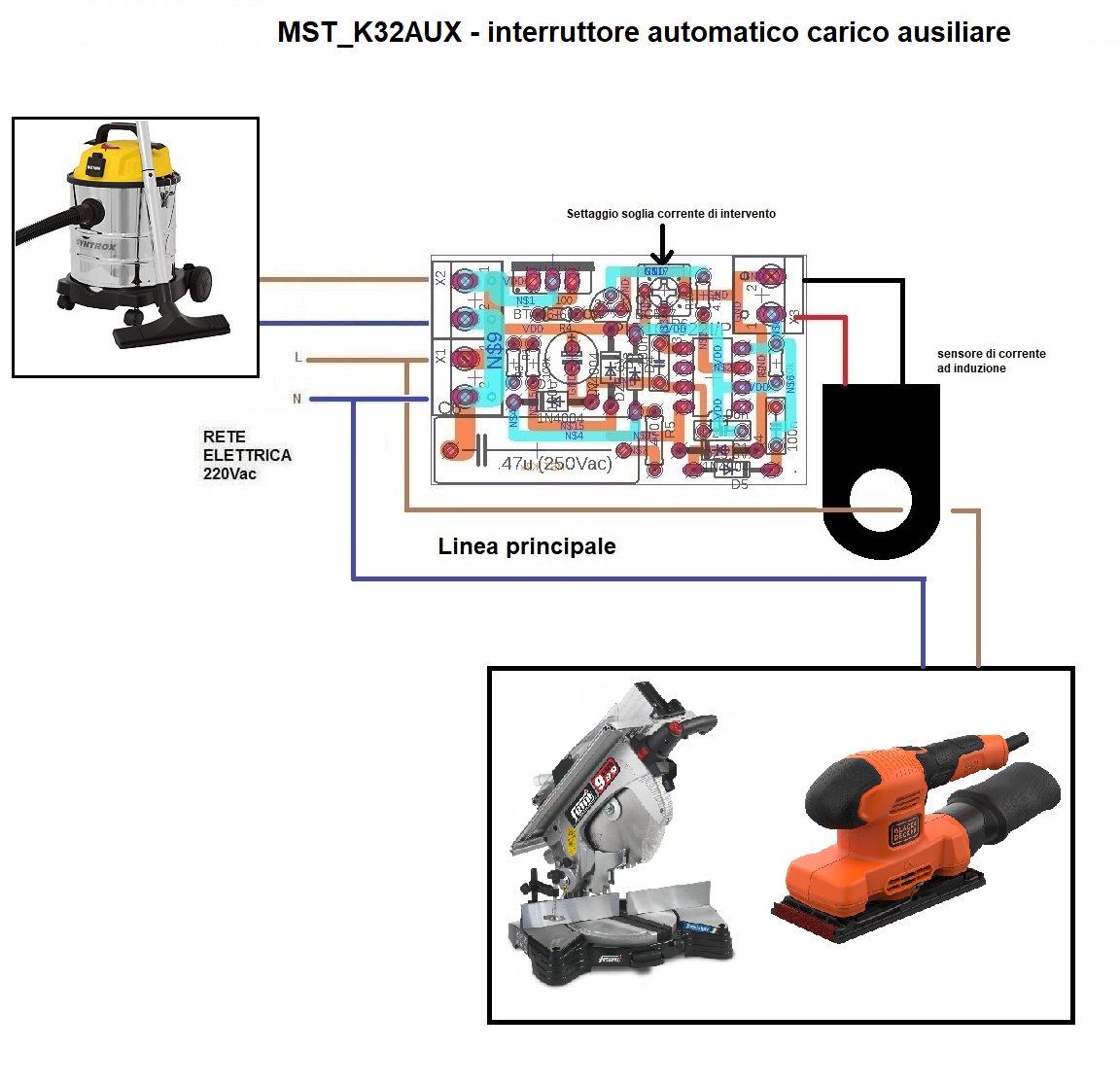

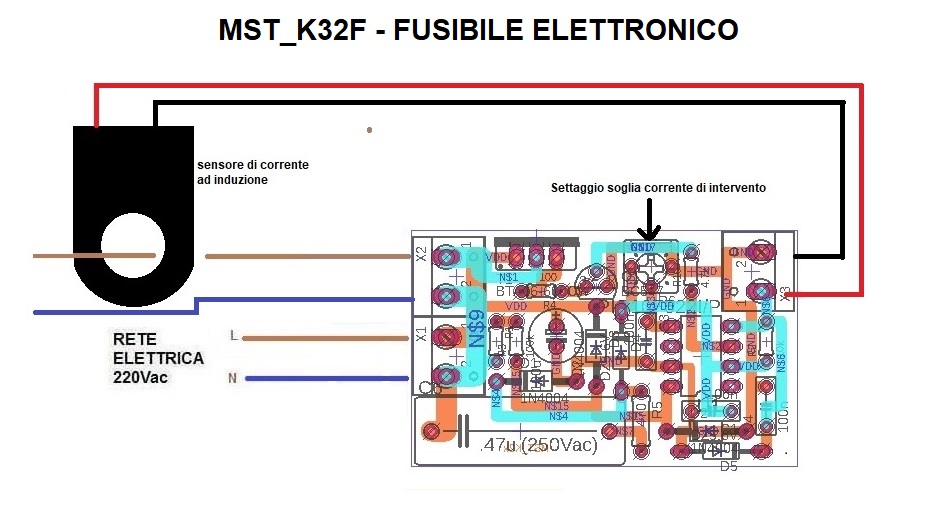

IMPOSTAZIONE DELLA SOGLIA

Dopo aver eseguito i collegamenti elettrici si passa alla fase di impostazione della soglia di corrente di attivazione del MST_K32M. Ricordiamo che il commutatore attiva la linea secondaria solo se la corrente della linea principale e' minore impostato  tramite il trimmer presente nella circuito stampato del  commutatore. I valori settabili vanno da 0 a 5A.

Per il settaggio della soglia di intervento del MST_K32M si consiglia di procedere nel seguente modo:

  1. collegare una il carico alla linea principale;
  2. ruotare il trimmer tutto in senso antiorario fino al fine corsa.
  3. alimentare la linea principale attivando il suo carico tipico che si vuole monitorare.Il carico della linea secondaria dovrà essere spento.
  4. ruotare il trimmer in senso orario fino a che si accende il carico ausiliare alimentato della linea secondaria:
  5. ruotare quindi il trimmer qualche grado nello stesso senso del punto 4 per settare un valore poco più basso.

L'operazione di settaggio della soglia potrebbe essere fatta diverse volte al fine di trovare il valore ottimo.


HV allert
Particolare attenzione bisogna porre nel maneggiare il circuito in quanto opera sotto tensione di rete con conseguente pericolo di scosse elettriche!
