MST_K32 - COMMUTATORE ELETTRONICO - 3



Installazione del commutatore elettronico

L’installazione di base del commutatore comprende il collegamento elettrico del circuito alla rete elettrica, il collegamento alla linea secondaria e il collegamento del sensore  "induttivo "  di corrente. IL circuito e' dotato di opportuni connettori a vite come e' possibile vedere nella foto seguente.

 Collegamenti elettrici

Le connessioni elettriche del commutatore elettronico dovranno essere eseguite secondo lo schema in figura tenendo conto della funzione dei singoli connettori come descritto nella tabella seguente.

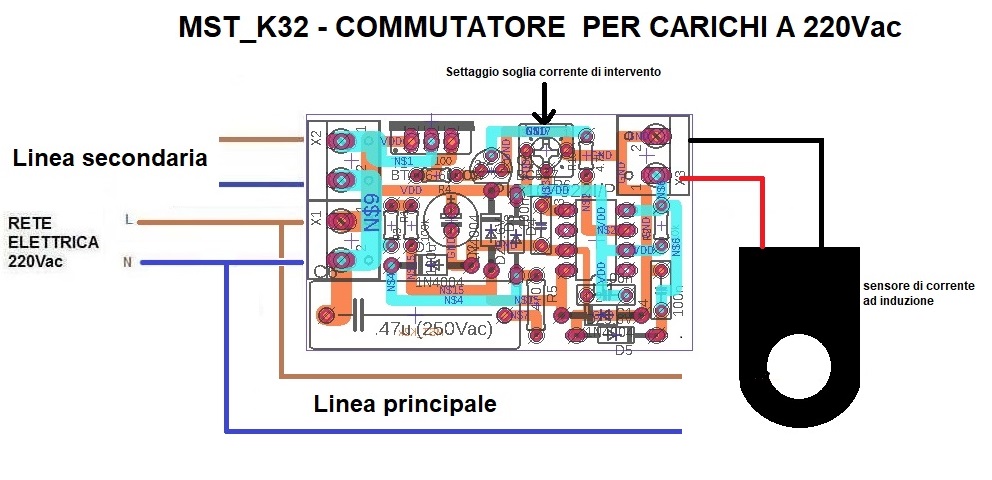

MST_K32 - collegamenti

Figura 2: collegamenti elettrici del commutatore elettronico
Connettore Funzione Note
X1 Alimentazione da Rete
  220 -230 VAC
X2 Linea secondaria 500W Max
X3
   ingresso sensore corrente
  massima corrente carico linea principale 5A

Particolare attenzione bisogna porre nel maneggiare il circuito quando questo e’ sotto tensione di rete in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.

Impostazione della soglia di intervento

Dopo aver eseguito i collegamenti elettrici si passa alla fase di impostazione della soglia di corrente di attivazione del commutatore. Ricordiamo che il commutatore attiva la linea secondaria solo se la corrente della linea principale e' maggiore/ minore di un valore. Questo valore e' settabile tramite il trimmer presente nella circuito stampato del  commutatore. I valori settabili vanno da 0 a 5A.

Per il settaggio della soglia si consiglia di procedere nel seguente modo:

  1. collegare una lampada di prova alla linea secondaria;
  2. ruotare il trimmer tutto in senso antiorario fino al fine corsa.
  3. alimentare il circuito e quindi la linea principale attivando il suo carico tipico che si vuole monitorare
  4. la lampada di prova dovrebbe essere spenta: ruotare il trimmer in senso orario fino a che si accende:
  5. ruotare quindi il trimmer qualche grado in senso opposto al punto 4 per settare un valore poco più basso

Con la procedura descritta nei 5 punti precedenti si setta un valore di soglia tale che una piccola variazione della corrente nella linea principiale  viene rilevata: Ruotando il trimmer verso valori più bassi si rileveranno variazioni  sempre più grandi:

Quindi se si vuole una rilevazione e quindi attivazione del commutatore per piccole variazioni della correte della linea principale bisogna settare la corrente di soglia prossima e minore a quella di funzionamento tipico: se invece si vuole attivare il commutatore solo per rilevare la totale mancanza della corrente  o grosse variazioni di essa allora si devono  settare valori di corrente distanti e minori dal valore trovato al punto 4.

L'operazione di settaggio della soglia potrebbe essere fatta diverse volte al fine di trovare il valore ottimo.
