MST_K28 -
LAMPEGGIATORE REGOLABILE PER LAMPADE 220Vac - 3 |
||||||||||
|
||||||||||
|

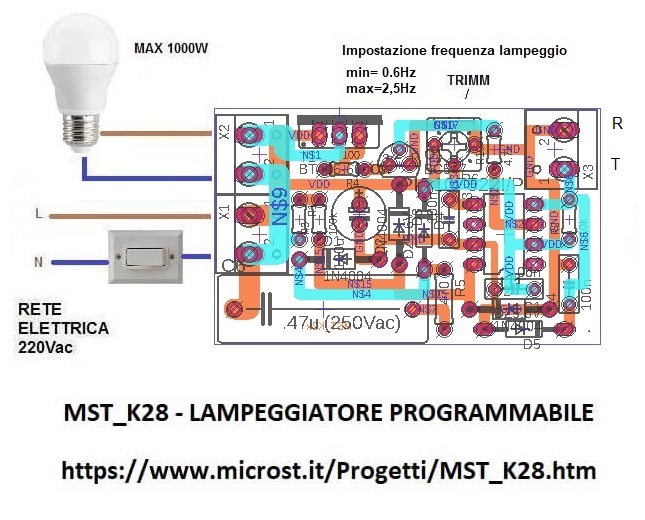

Installazione del lampeggiatore L’installazione del lampeggiatore comprende la connessione elettrica del circuito alla lampada e alla rete elettrica e l’impostazione della frequenza del lampeggio. Collegamenti elettrici Le connessioni elettriche del lampeggiatore dovranno essere eseguite secondo lo schema in figura tenendo conto della funzione dei singoli connettori come descritto nella tabella seguente. Nel caso in cui il carico e’ una lampada:
La lettera L indica che il filo da connettere e’ quello della LINEA o FASE mentre con N si indica il filo del NEUTRO Particolare attenzione bisogna porre nel maneggiare il circuito quando questo e’ sotto tensione di rete in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche. Impostazione della frequenza Dopo
aver eseguito i collegamenti elettrici si passa alla fase di
impostazione della frequenza di lampeggio Freq
facendo riferimento alla foto di
questa pagina o al video: Dopo aver acceso il circuito, la lampada comincerà a lampeggiare secondo la frequenza impostata la dalla posizione attuale del trimmer. Se si vuole cambiare il valore della frequenza allora si agisce sul trimmer presente sul circuito ruotandolo. Per rendere valido il nuovo valore impostato con il trimmer si devono collegare elettricamente tra loro, per qualche secondo, i contatti R e T (per esempio con la punta di un cacciavite a lama) o spegnere e riaccendere il circuito. In risposta il circuito farà lampeggiare la lampada con una frequenza definita dal trimmer nella nuova posizione. Se l’impostazione non è corretta allora si agisce sul trimmer nel senso della correzione e quindi si ripete la procedura prima descritta fino a che si raggiunga il valore desiderato.
|
|
|||||||||
|
|
||||||||||
|
|
||||||||||
|
|
||||||||||
