MST_K25 - INTERRUTTORE DI SICUREZZA - 3




Installazione dell'interruttore di siucrezza

L’installazione del circuito MST_K25 è molto semplice e comprende:

  1. la connessione elettrica  al carico;

  2. connessione alla rete elettrica;

  3.  l’impostazione del tempo di guardia Tacc.

 Collegamenti elettrici

Le connessioni elettriche dell'interruttore di sicurezza dovranno essere eseguite secondo lo schema riportato nella figura  tenendo conto della funzione dei singoli connettori come descritto nella tabella seguente:


Connettore

Funzione

Note

X1

Alimentazione RETE

 220 -230 VAC

X2

Alimentazione lampada

1000W Max


La lettera L indica che il filo da connettere e’ quello della LINEA o FASE mentre con N si indica il filo del NEUTRO

Particolare attenzione bisogna porre nel maneggiare il circuito quando questo e’ sotto tensione di rete in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.



microst.it MST_K25 collegamenti

Impostazione e verifica del tempo di guardia Tacc

Dopo aver eseguito i collegamenti elettrici si passa alla fase di impostazione del tempo di accensione Tacc. Per impostare il valore del tempo Tacc basta agire sul trimmer TRIMM presente nel circuito. Per verificare il valore impostato bisogna mettere il circuito in modalità di test:

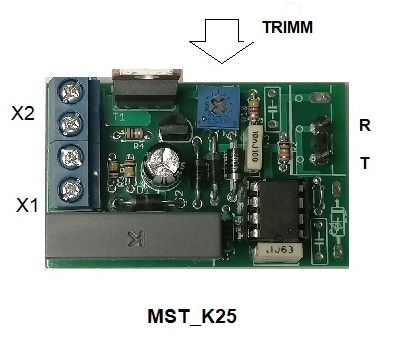

mettendo assieme  i contatti R e T presenti nel PCB ( vedi figura del PCB)  con la punta di un cacciavite a lama o con un jump e accendendo il circuito del modulo per poi liberare i terminali R e T.

In risposta il circuito, per indicare il valore di Tacc impostato dal trimmer, accenderà il carico ad esso collegato per un certo tempo: ad ogni secondo di accensione del carico in modalità test mode corrisponde un tempo di 0,5h ( mezza ora) del tempo di guardia. Quindi, se per esempio il carico in modalità di test sta acceso 6 secondi, vuol dire che il tempo di guardia impostato e' pari a 3 ore (6X0,5=3).

Per facilitare il calcolo di seguito la tabella di corrispondenza tra tempo Tacc ( in ore) impostato e tempo di accensione in modalità di test.

Tacc (ore) Test (s) Tacc (ore) Test (s)
0,5 1 5,5 11
1 2 6 12
1,5 3 6,5 13
2 4 7 14
2,5 5 7,5 15
3 6
3,5 7
4 8
4,5 9
5 10

Tabella corrispondenza tra il tempo di accensione in modalità di test e in funzionale

Se l’impostazione fatta e’ quella voluta, spegnete il circuito e questo sarà pronto alla prossima accensione. Se l’impostazione non deve essere quella voluta allora spegnete il circuito e agite di nuovo sul trimmer nel senso della vostra correzione e quindi ripetete la procedura di test di impostazione fino a che raggiungete il valore desiderato.
