MST_K16S - REGOLATORE DI VELOCITÀ PER MOTORI IN CC - 5 |
|||
|
|||
|
Esempi Applicativi Di seguito alcuni schemi applicativi in cui e’ possibile

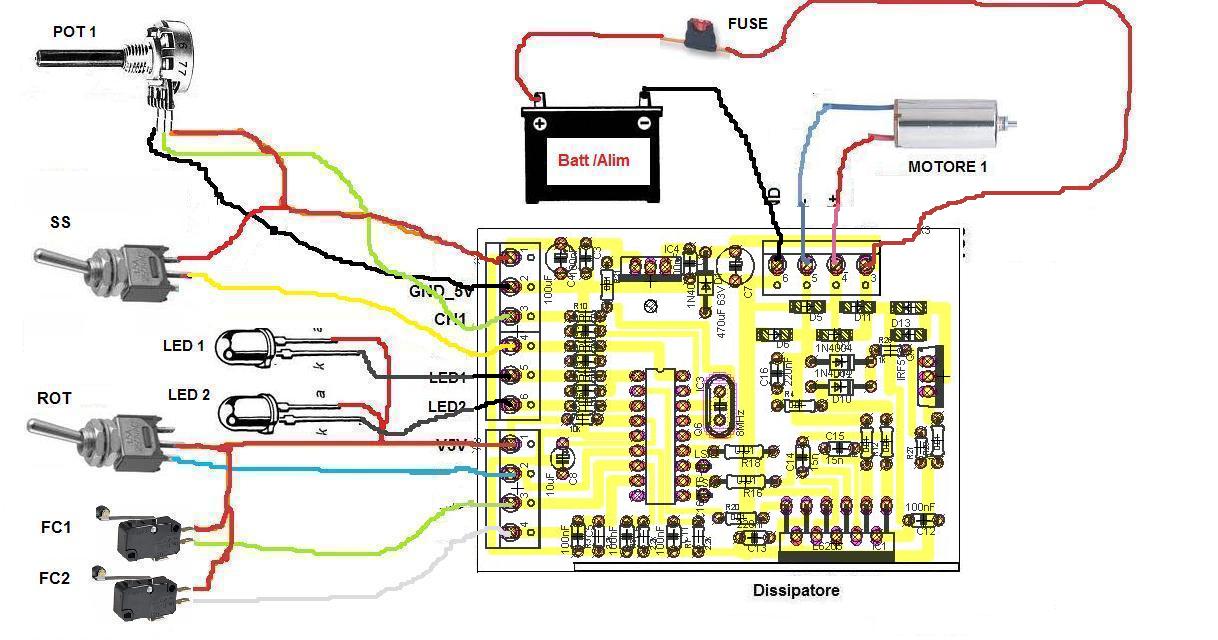

utilizzare il regolatore MST_K16S. Controllo
diretto con fine corsa In questo scenario applicativo la tensione di controllo della velocità e’ data direttamente tramite un potenziometro e il controllo del verso di rotazione e di partenza / arresto e’ dato tramite commutatori. Due sensori di fine corsa sono collegati e due led per la segnalazione.
Controllo diretto senza fine corsa
In questo scenario applicativo la tensione di
controllo della velocità e’ data direttamente tramite un potenziometro
e il controllo del verso di rotazione e di partenza / arresto e’ dato
tramite commutatori. Non ci sono sensori di fine corsa per cui gli
ingressi FCO e FCA sono sempre abilitati tramite la tensione di 5V.
LEDO e LEDA sono lasciati non connessi.
|
|
||
|
|
|||
|
|
|||
|
|
|||
