MST_K15 - REGOLATORE DI VELOCITA' PER VENTOLE PC CONTROLLATO IN TEMPERATURA

MST_K15 - REGOLATORE DI VELOCITÀ PER VENTOLE PC - 3

Sensore di Temperatura

Per la misura della temperatura (Tamb), il regolatore utilizza un sensore di temperatura attivo che fornisce in uscita una tensione proporzionale alla temperatura rilevata. Il sensore può operare nell’intervallo di temperatura compreso tra -40 e 125°C.
E’ possibile sostituire (a richiesta e per particolari applicazioni), il sensore attivo con uno passivo di tipo NTC (Negative, Temperature Coefficient) avente un valore ohmico di 10 kOhm a 25°C.

Impostazione della Temperatura di massima regolazione (Tmax_reg)

Il valore della temperatura di massima regolazione, alla quale la velocità del motore e' al massimo (100%) e oltre la quale e' mantenuta al 100%, e' impostata dall'utente tramite un trimmer (o potenziometro a richiesta) a variazione lineare. In figura 2 e’ riportata graficamente la corrispondenza tra la posizione del trimmer e la temperatura e' cosi definita:

Timmer (tutto a sinistra) => Tmax_reg=40°C

Trimmer al massimo ( tutto a destra)=> Tmax_reg=100°C

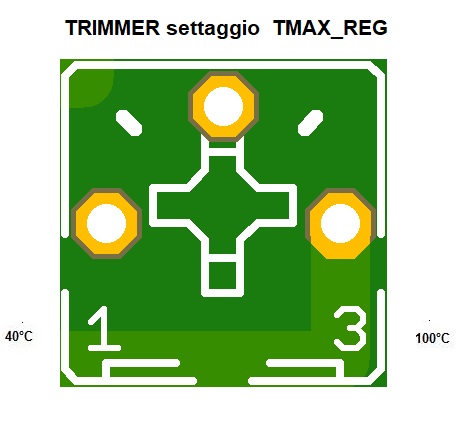

Fig.2: corrispondenza tra la posizione del trimmer e la temperatura:

Il valore della temperatura di massima regolazione può essere impostata tenendo la conto della tensione prelevabile nel punto T del PCB.
Di seguito la corrispondenza tensione – temperatura per il settaggio della temperatura di massima regolazione TmaxReg tramite il trimmer:

V	°C	V	°C	V	°C
0,00	40	1,64	61	3,28	82
0,08	41	1,72	62	3,36	83
0,16	42	1,80	63	3,44	84
0,23	43	1,88	64	3,52	85
0,31	44	1,95	65	3,59	86
0,39	45	2,03	66	3,67	87
0,47	46	2,11	67	3,75	88
0,55	47	2,19	68	3,83	89
0,63	48	2,27	69	3,91	90
0,70	49	2,34	70	3,98	91
0,78	50	2,42	71	4,06	92
0,86	51	2,50	72	4,14	93
0,94	52	2,58	73	4,22	94
1,02	53	2,66	74	4,30	95
1,09	54	2,73	75	4,38	96
1,17	55	2,81	76	4,45	97
1,25	56	2,89	77	4,53	98
1,33	57	2,97	78	4,61	99
1,41	58	3,05	79	4,69	100
1,48	59	3,13	80	4,77	100
1,56	60	3,20	81	4,84	100
